Vassoi per trattamento termico sono componenti fondamentali degli utensili utilizzati nei forni industriali per il trattamento termico per sostenere i pezzi durante il riscaldamento, la tempra, il rinvenimento e altri processi termici. La selezione dei materiali, la progettazione strutturale e i processi di produzione determinano direttamente la qualità del trattamento termico, l’efficienza della produzione e la durata delle apparecchiature. I vassoi personalizzati realizzati con acciai legati di alta qualità resistenti al calore (come 1.4848, 1.4849, 2.4879, SCH13, ecc.) possono funzionare stabilmente a lungo termine in ambienti ad alta temperatura che vanno da 900°C a 1150°C, offrendo una durata da 3 a 5 volte maggiore rispetto ai normali vassoi in acciaio al carbonio . Questi vassoi sono attrezzature chiave indispensabili nella lavorazione dei metalli di precisione, nell'aerospaziale, nella produzione automobilistica e in altri settori.

Posizionamento Funzionale e Scenari Applicativi dei Vassoi per Trattamenti Termici

I vassoi per il trattamento termico svolgono tre funzioni fondamentali nei forni industriali: carico, posizionamento e trasferimento di calore. A seconda del tipo di forno e dei requisiti di processo, i vassoi possono essere classificati in più tipi, ciascuno ottimizzato strutturalmente per scenari applicativi specifici.

Tipi principali di vassoi in base alla classificazione del forno

• Vassoi base forno a pozzo : Utilizzato per il supporto inferiore nei forni a pozzo/a pozzo, che sopportano carichi verticali pesanti, tipicamente caratterizzati da strutture a nervature radiali
• Vassoi con focolare a rulli : Utilizzato nei forni a suola continua a rulli, con binari o scanalature sul fondo per adattarsi ai rulli del forno, consentendo il trasporto continuo
• Vassoi a scatola : Adatto per forni a scatola di tipo batch, per lo più strutture rettangolari piatte o a griglia per un facile carico e scarico con carrello elevatore
• Vassoi a binario per forni continui : Utilizzato in linee di produzione continue automatizzate, cooperando con spintori o catene di trasporto per la lavorazione automatizzata in lotti
• Vassoi universali per forni multiuso : Compatibile con più tipi di forni, struttura altamente standardizzata, adatta per produzioni multivarietà di lotti medio-piccoli

Campi di applicazione tipici

Selezione dei materiali chiave: confronto delle prestazioni degli acciai legati resistenti al calore

Selezione del materiale per vassoi per trattamenti termici è il fattore principale che ne determina le prestazioni e la durata. Diverse composizioni di leghe conferiscono prestazioni e caratteristiche meccaniche distinte alle alte temperature.

Proprietà dei materiali in lega resistenti al calore comunemente utilizzati

Principi fondamentali per la selezione dei materiali : I vassoi che operano in atmosfere cementanti dovrebbero dare la priorità alle leghe ad alto contenuto di cromo-nichel (come 1.4848, 1.4849), perché il cromo forma una densa pellicola protettiva Cr₂O₃ sulla superficie che impedisce efficacemente la penetrazione degli atomi di carbonio nella matrice. Nelle atmosfere di ossidazione pura, il contenuto di nichel può essere opportunamente ridotto per controllare i costi, ma il contenuto di cromo deve rimanere superiore al 20% per mantenere la resistenza all'ossidazione.

Elementi essenziali della progettazione strutturale: fattori chiave che incidono sulla durata di servizio

La progettazione strutturale dei vassoi per il trattamento termico richiede il bilanciamento della capacità portante, dell'uniformità termica e della riduzione dello stress termico. Una struttura impropria è la causa principale del cedimento prematuro del vassoio (deformazione, fessurazione, collasso per scorrimento).

Cinque elementi fondamentali dell'ottimizzazione strutturale

1. Progettazione dello spessore della parete : Lo spessore della parete del vassoio principale varia generalmente da 8 mm a 20 mm. Troppo sottile porta ad una resistenza insufficiente e ad un'eccessiva ossidazione; uno spessore eccessivo aumenta la capacità termica, prolunga i cicli di riscaldamento e intensifica lo stress termico. I dati empirici mostrano che per ogni aumento di 2 mm dello spessore della parete, il peso del vassoio aumenta di circa il 15%, mentre la resistenza allo scorrimento alle alte temperature migliora solo di circa il 5% , che richiede l'ottimizzazione tra resistenza ed efficienza termica.
2. Disposizione delle costole : Le nervature radiali o a nido d'ape sono modelli comuni. Le strutture a nido d'ape aumentano la rigidità di oltre il 40% riducendo al contempo il peso e favoriscono la circolazione dei gas nel forno, controllando l'uniformità della temperatura del pezzo entro ±5°C.
3. Compensazione della dilatazione termica : Quando i vassoi si riscaldano dalla temperatura ambiente a 1000°C, l'espansione lineare può raggiungere da 10 mm a 15 mm (per metro di lunghezza). Nella progettazione occorre riservare spazi di dilatazione o strutture di collegamento flessibili; in caso contrario, la concentrazione dello stress termico causerà la rottura della saldatura.
4. Progettazione del binario inferiore : Le tracce inferiori dei vassoi del focolare a rulli devono corrispondere esattamente ai rulli del forno. La durezza del cingolo dovrebbe essere inferiore di 30-50 HBW rispetto a quella dei rulli del forno per evitare di danneggiare le costose superfici dei rulli. La distanza tra i binari è generalmente compresa tra 300 mm e 600 mm, calcolata in base alla lunghezza del vassoio e alla capacità di carico.
5. Strutture di impilamento e posizionamento : I vassoi per l'impilamento multistrato devono essere dotati di sporgenze di posizionamento o pilastri di guida per garantire che la deviazione della verticalità dell'impilamento non superi i 2 mm/m, impedendo il ribaltamento e garantendo i canali di flusso del gas del forno.

Processi produttivi e controllo qualità

La produzione di vassoi per trattamento termico prevede processi di fusione di precisione, saldatura o forgiatura. Il controllo di qualità in ogni fase influisce direttamente sull'affidabilità e sulla durata del prodotto finale.

Vantaggi dei processi di fusione di precisione

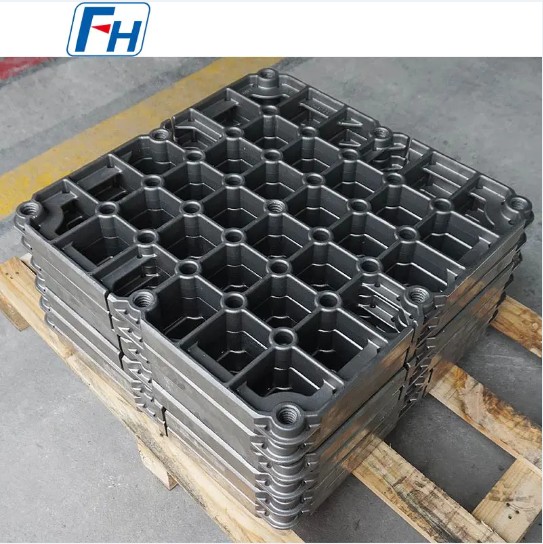

Per i vassoi con forme complesse caratterizzate da numerose nervature e strutture aperte, il processo preferito è la fusione di precisione (fusione a cera persa o fusione in sabbia). I vassoi fusi consentono una formatura quasi perfetta con tassi di utilizzo del materiale fino al 70% o superiori, struttura interna uniforme e nessuna zona influenzata dal calore della saldatura. I vassoi fusi che utilizzano la tecnologia di fusione sotto vuoto e solidificazione direzionale dimostrano una resistenza alla rottura ad alta temperatura superiore dal 25% al 35% rispetto alle strutture saldate , particolarmente adatto per ambienti operativi continui ad alto carico.

Controllo del processo per strutture saldate

I vassoi saldati sono adatti per specifiche grandi o extra-grandi (peso del singolo pezzo superiore a 500 kg). La saldatura deve utilizzare materiali di apporto resistenti al calore corrispondenti al metallo di base, con un rigoroso controllo dell'apporto di calore. Il trattamento della soluzione post-saldatura a una temperatura compresa tra 1050°C e 1100°C è obbligatorio per eliminare le tensioni residue della saldatura e ripristinare la resistenza alla corrosione . La qualità della saldatura deve essere verificata mediante test radiografici (RT) o test ultrasonici (UT) per garantire l'assenza di difetti di fusione, porosità e altri difetti.

Standard di controllo della qualità

• Analisi della composizione chimica: rilevamento spettrometrico del contenuto degli elementi di lega per garantire la conformità agli standard dei materiali (come gli standard DIN, ASTM o GB)
• Test delle proprietà meccaniche: test di trazione a temperatura ambiente e ad alta temperatura, test di durezza per verificare gli indicatori di resistenza del materiale
• Ispezione dell'accuratezza dimensionale: rilevamento tramite macchina di misura a coordinate (CMM) di dimensioni critiche di adattamento, con tolleranze generalmente controllate entro ±1 mm
• Ispezione della qualità della superficie: test visivi e penetranti (PT) per garantire l'assenza di crepe, buchi di sabbia e altri difetti superficiali
• Certificazione del sistema di gestione: certificazione del sistema di gestione della qualità ISO9001 e certificazione del sistema di gestione ambientale ISO14001 per garantire la completa tracciabilità del processo

Strategie di estensione della vita utile e di manutenzione

Anche con materiali e processi della massima qualità, i vassoi per il trattamento termico hanno una durata utile limitata in condizioni operative difficili. Le strategie di manutenzione scientifica possono estendere la durata media del servizio dal 30% al 50%.

Modalità di guasto comuni e misure preventive

Migliori pratiche per la manutenzione quotidiana

• Controllo del carico : Il carico del vassoio singolo non deve superare l'85% del carico di progetto per evitare che la concentrazione locale delle sollecitazioni causi una deformazione precoce
• Gestione della temperatura : La temperatura operativa effettiva deve essere almeno 50°C inferiore alla temperatura massima di servizio del materiale per fornire un margine di sicurezza per il surriscaldamento accidentale
• Ispezione periodica : condurre un'ispezione completa ogni 500 cicli del forno, misurando la deformazione delle dimensioni critiche; interrompere l'uso quando la deformazione supera i 3 mm
• Pulizia della superficie : Rimuovere tempestivamente le incrostazioni di ossido e gli strati cementati per prevenire l'accelerazione localizzata della corrosione e la contaminazione della superficie del pezzo
• Utilizzo della rotazione : Stabilire un sistema di rotazione dei vassoi per evitare che i singoli vassoi continuino a funzionare a carichi elevati a lungo termine, bilanciando l'usura complessiva

Design personalizzato: rispondenza a requisiti di processo specifici

Mentre i vassoi standardizzati offrono versatilità ed economia, i design personalizzati possono migliorare significativamente la qualità del trattamento termico e l'efficienza produttiva in scenari di processo specifici.

Quando sono necessari vassoi personalizzati

Personalizzato vassoi per trattamenti termici sono consigliati quando si verificano le seguenti condizioni:

• I pezzi hanno forme speciali (come alberi lunghi, parti a pareti sottili, forme irregolari) che non possono essere posizionati stabilmente su vassoi standard o rischiano danni da collisione
• I processi richiedono una rigorosa uniformità della temperatura (come ±3°C per le parti aerospaziali), richiedendo una struttura di ventilazione del vassoio ottimizzata
• La durata utile dei vassoi esistenti è troppo breve e le sostituzioni frequenti causano perdite dovute a tempi di inattività che superano il costo incrementale della personalizzazione
• Le linee di produzione automatizzate richiedono che i vassoi cooperino esattamente con bracci robotici e sistemi di trasporto
• I prodotti ad alto valore aggiunto hanno requisiti di qualità superficiale estremamente elevati, che devono evitare segni di contatto con il vassoio

Parametri di input chiave per la progettazione personalizzata

La progettazione personalizzata del vassoio professionale richiede agli utenti di fornire i seguenti parametri tecnici: tipo di forno e dimensioni effettive della zona di lavoro, temperatura operativa massima e requisiti di uniformità della temperatura, peso del pezzo singolo e totale dei pezzi caricati nel forno, tipo di atmosfera del processo (ossidazione/carburazione/nitrurazione/vuoto), metodo di carico/scarico (manuale/carrello elevatore/braccio robotico), durata prevista prevista . Sulla base di questi parametri, gli ingegneri possono utilizzare l'analisi degli elementi finiti (FEA) per simulare la distribuzione delle sollecitazioni termiche e meccaniche, ottimizzare la struttura e prevedere la durata di servizio.
