Gradiente di temperatura: il criterio di selezione primario

La temperatura effettiva dei componenti all'interno dei forni industriali è in genere da 50°C a 150°C superiore alla temperatura del pezzo in lavorazione e il tipo di fonte di calore (olio pesante, gas o elettrico) influisce direttamente sull'uniformità della distribuzione della temperatura. Il degrado prestazionale degli acciai resistenti al calore non è lineare ma presenta soglie critiche:

• Zona pericolosa da 650°C a 900°C : Questo intervallo è la banda di temperatura sensibile per la precipitazione della fase σ (composto intermetallico FeCr). Per le leghe della serie Fe-Cr-Ni (come HH, HK), se l'equilibrio compositivo non è corretto, l'energia d'impatto può diminuire di oltre il 30% dopo un servizio a lungo termine a 750°C. Pertanto, per i componenti che operano in questo intervallo di temperature sotto carico ciclico (come le piastre della griglia nei raffreddatori del clinker), le leghe della serie Fe-Ni-Cr con microstruttura austenitica monofase (come HP, HT) dovrebbero avere la priorità, oppure dovrebbero essere aggiunti azoto e elementi di terre rare per inibire la precipitazione della fase σ.
• Soglia di resistenza all'ossidazione pari o superiore a 1000°C : Il contenuto di cromo deve essere ≥20% per formare una pellicola protettiva densa di Cr₂O₃. Secondo lo standard GB/T 8492-2014, ZG40Cr25Ni20 (comunemente noto come "2520") contiene dal 23% al 27% di Cr e può funzionare stabilmente a 1150°C. L'acciaio inossidabile 304 ordinario (18Cr-8Ni) ha un contenuto di cromo insufficiente e subirà scheggiature dovute all'ossidazione se utilizzato a lungo termine a temperature superiori a 800°C e non dovrebbe mai essere sostituito con acciai fusi resistenti al calore dedicati.
• Relazione quantitativa tra temperatura e velocità di ossidazione : Per ogni aumento di temperatura di 100°C, il tasso di ossidazione può raddoppiare. L'aumento di peso annuo dovuto all'ossidazione dell'acciaio inossidabile 310S è di circa 1,2 mg/cm² a 1000°C, ma questo valore può superare 2,4 mg/cm² a 1100°C. Ciò significa che l'aumento della temperatura di servizio dell'HK40 da 1050°C a 1150°C può ridurne la durata all'ossidazione di oltre il 50%.

Limiti di applicazione della temperatura per gradi tipici

Atmosfera del forno: il fattore di attacco chimico trascurato

Le atmosfere dei forni industriali possono essere classificate in sei tipi: ossidante, riducente, neutra, contenente zolfo, cementante e sotto vuoto. Il tipo di atmosfera determina direttamente la modalità di rottura degli elementi di lega:

Atmosfere ossidanti e contenenti zolfo

Il cromo è l'elemento fondamentale per la resistenza all'ossidazione in tutte le leghe resistenti al calore. Il film protettivo Cr₂O₃ che forma è fondamentale nelle atmosfere ossidanti. Tuttavia, il vapore acqueo accelera significativamente l'ossidazione delle leghe ad alto contenuto di ferro , con un impatto relativamente minore sulle leghe ad alto contenuto di nichel. Nelle atmosfere contenenti zolfo, i solfuri penetrano nella pellicola di ossido provocando una corrosione sinergica "solfurazione-ossidazione". In questi casi, dovrebbe essere selezionata la serie HL (29Cr-20Ni) con alto contenuto di cromo e basso contenuto di nichel, poiché la sua resistenza alla solforazione è superiore alla serie HK.

Atmosfere di carburazione e spolvero di metalli

Nelle atmosfere di cementazione (come gli ambienti di cracking del metano o del propano), gli atomi di carbonio si infiltrano nella matrice di acciaio formando carburi fragili. Quando il contenuto di carbonio supera il 2%, la maggior parte delle leghe resistenti al calore perdono completamente duttilità a temperatura ambiente. La serie HP, grazie al suo elevato contenuto di nichel (dal 33% al 37%) che riduce la massima solubilità del carbonio, diventa la scelta preferita per la cementazione dei componenti dei forni. Per la più grave "spolveratura metallica" - una catastrofica corrosione del carbonio che si verifica intorno a 600°C - l'esperienza mostra che le leghe ad alto contenuto di nichel come RA333 e Supertherm di tipo fuso funzionano meglio, mentre RA330 e 801H hanno prestazioni significativamente peggiori in questo ambiente.

Vuoto e atmosfere riducenti

In atmosfere di idrogeno o ammoniaca crackizzata, è necessario prevenire l'infragilimento da decarburazione. Dovrebbero essere selezionati gradi con contenuto di carbonio moderato (da 0,35% a 0,50%) ed elementi stabili che formano carburi (come Nb, W). Nei gradi HP-Nb modificati, il niobio forma NbC con il carbonio, prevenendo l'impoverimento di cromo ai bordi dei grani e inibendo l'infragilimento da idrogeno.

Condizioni di carico: dal supporto statico alla fatica termica dinamica

Le modalità di fallimento di getti di acciaio resistenti al calore nei forni industriali dipendono non solo dalla temperatura e dall'atmosfera, ma sono anche strettamente legati al tipo di carico:

Resistenza alla rottura e resistenza al creep

Per i componenti sottoposti a carico statico a lungo termine (come tubi di forni e pendini), lo standard ISO 204:2018 richiede: a 800°C e 100 MPa di sollecitazione, il tempo di rottura per scorrimento deve superare 100.000 ore. HP40 (25Cr-35Ni) presenta una resistenza alla rottura significativamente più elevata rispetto a HK40 a 900°C, poiché il suo contenuto di nichel più elevato stabilizza la matrice austenitica e favorisce la dispersione dei carburi fini M₂₃C₆. Se la temperatura operativa sale a 950°C con una sollecitazione di 50 MPa, le leghe a base di nichel come Inconel 617 richiedono una durata alla rottura ≥ 50.000 ore, punto in cui gli acciai resistenti al calore a base di ferro difficilmente possono soddisfare i requisiti.

Fatica termica e shock termico

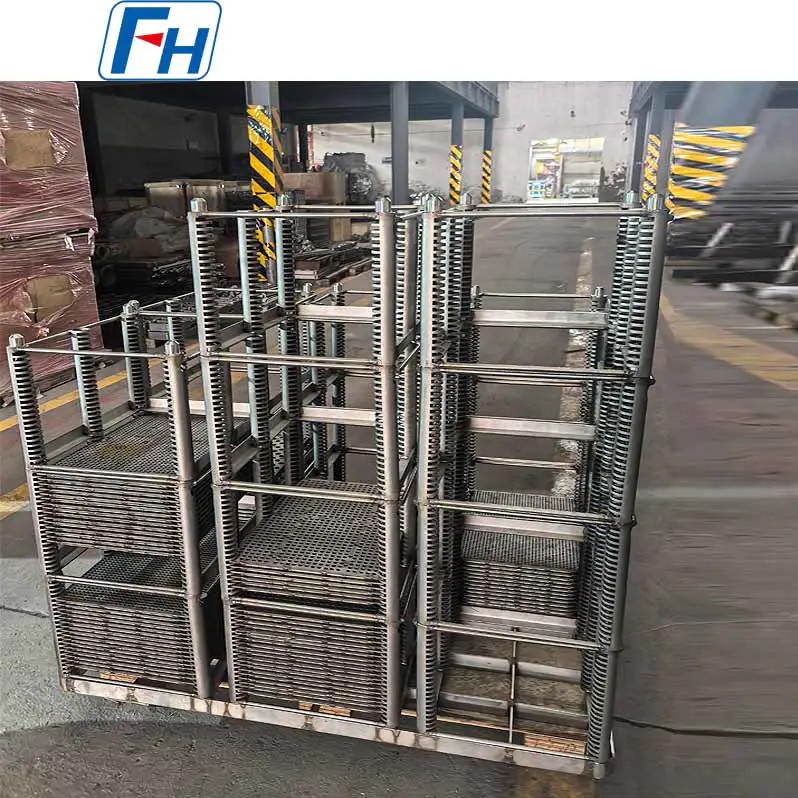

Per i componenti sottoposti a frequenti cicli di avvio/spegnimento o fluttuazioni di temperatura (come vassoi per trattamenti termici e tubi radianti), la fatica termica è la principale modalità di guasto. Attraverso 1.000 cicli termici tra 20°C e 800°C, è possibile valutare i tassi di crescita delle cricche. L'HH Tipo 1, a causa del suo contenuto parziale di ferrite, mostra una migliore duttilità in tali condizioni rispetto al Tipo 2 completamente austenitico; mentre la serie HT (15Cr-35Ni), grazie al suo alto contenuto di nichel, ha la migliore resistenza allo shock termico e può operare fino a 1150°C in condizioni ossidanti e 1100°C in condizioni riducenti.

Usura e impatto meccanico

In ambienti con erosione del materiale come forni rotanti per cemento e forni a tino per pellet, la resistenza all'usura deve essere migliorata sulla base della resistenza al calore. Per ZG40Cr25Ni20, il contenuto di carbonio può essere aumentato dallo 0,40% allo 0,50% oppure è possibile aggiungere tracce di molibdeno (dallo 0,5% all'1,0%) per formare carburi duri. Dopo aver sostituito l'acciaio al carbonio ordinario con ZG40Cr25Ni20 nel rivestimento di un forno da cemento, la durata utile è aumentata da 6 mesi a 3 anni, dimostrando pienamente il miglioramento esponenziale che la corretta selezione del materiale apporta alla durata utile.

Sistemi standard e pratica ingegneristica nell'ottimizzazione della composizione

Esistono differenze sistematiche nelle specifiche di composizione degli acciai fusi resistenti al calore tra i principali sistemi standard globali. Comprendere queste differenze aiuta nella selezione precisa dei materiali:

Standard cinesi (GB/T 8492) e benchmarking internazionale

ZG40Cr25Ni20 specificato in GB/T 8492-2014 corrisponde a HK40 in ASTM A297, ma con un contenuto minimo di nichel leggermente inferiore (dal 18% al 21% contro dal 19% al 22%). Gli standard cinesi tendono a compensare le perdite di prestazioni dovute al ridotto contenuto di nichel aggiungendo azoto (N, da 0,15% a 0,25%) ed elementi di terre rare (RE), controllando così i costi. Ad esempio, ZG35Cr24Ni7SiN, attraverso il rafforzamento della soluzione solida di azoto, raggiunge una resistenza alle alte temperature vicina a HK40 a 1050°C, ma con un costo del materiale ridotto di circa il 15%-20%.

Modifiche della serie ASTM A297 HP

I tradizionali gradi HP (Cr dal 24% al 28%, Ni dal 33% al 37%) si sono evoluti in diversi rami modificati:

1. HP-Nb : L'aggiunta di una quantità compresa tra lo 0,8% e l'1,2% di niobio forma Nb(C,N) precipitato, migliorando la resistenza alla rottura a 1100°C dal 20% al 30% e migliorando al tempo stesso la saldabilità.
2. HP-Mo : L'aggiunta dall'1,0% all'1,5% di molibdeno migliora gli effetti rinforzanti della soluzione solida, adatta a condizioni con lieve corrosione da solforazione.
3. HP-W-Nb : Aggiunta combinata di tungsteno (dallo 0,5% all'1,0%) e niobio, utilizzato per i tubi radianti dei forni per cracking dell'etilene, con ottimizzazione sinergica della resistenza alla carburazione e alla resistenza al creep.

Test di composizione e controllo di qualità

Deviazioni di composizione in getti di acciaio resistenti al calore influenzare significativamente le prestazioni. Ad esempio, un contenuto di silicio superiore al 3%, pur migliorando la resistenza all'ossidazione, riduce notevolmente la tenacità a temperatura ambiente; il contenuto di carbonio superiore allo 0,50% accelera l'infragilimento alle alte temperature. La pratica ingegneristica consiglia di utilizzare la spettrometria a emissione ottica (OES) o il plasma accoppiato induttivamente (ICP) per i test della composizione, con controllo dell'errore entro ±0,01%. Per i componenti critici è richiesto anche il test di ossidazione di 500 ore (GB/T 13303-2020), calcolando il tasso di ossidazione medio V = (g₂ - g₁) / (S · t), in unità di g/m²·h.

Compromessi economici: costo del ciclo di vita anziché prezzo di acquisto iniziale

La decisione finale sulla selezione del materiale deve trascendere il prezzo unitario del materiale e calcolare l'intero costo del ciclo di vita (LCC). Prendendo come esempio i tubi radianti del forno petrolchimico per il cracking dell'etilene:

• La scelta di HK40 offre costi iniziali del materiale inferiori, ma richiede la sostituzione ogni 2 o 3 anni a causa della deformazione da scorrimento o dell'infragilimento da carburazione, con conseguenti massicce perdite di manutenzione per l'arresto.
• La scelta di HP-Nb modificato aumenta i costi iniziali di circa il 25%-30%, ma la durata di servizio può raggiungere dai 5 ai 7 anni. Inoltre, grazie alla riduzione del tasso di assottigliamento delle pareti, il risparmio di carburante derivante dal miglioramento dell’efficienza termica può raggiungere il doppio della differenza di costo del materiale.

Nell'intervallo di temperature ultra elevate compreso tra 1.095°C e 1.205°C, anche se le leghe a base di ferro-nichel come HL, HU e HX hanno costi iniziali più elevati, la frequenza ridotta dei tempi di fermo e la manodopera di manutenzione spesso recuperano la differenza di costo del materiale entro 18 mesi. Pertanto, l'essenza della scelta dell'acciaio resistente al calore per forni industriali è trovare l'equilibrio ottimale tra cinque dimensioni: temperatura, atmosfera, carico, durata di servizio e costo , piuttosto che perseguire semplicemente l'estremo di ogni singolo indicatore.
