Nei settori del trattamento termico industriale e delle apparecchiature energetiche, getti di acciaio resistenti al calore della serie ad alto contenuto di cromo e nichel (Cr25Ni20). dimostrare resistenza allo scorrimento viscoso e stabilità all'ossidazione superiori rispetto ai getti della serie a medio contenuto di cromo e basso contenuto di nichel (Cr18Ni8) quando si opera in ambienti sostenuti superiori 1100°C . Per componenti critici come rulli di forni, tubi radianti e impianti di trattamento termico che operano oltre 1000°C , la scelta di materiali in lega di nichel ad alto contenuto di cromo può prolungare la durata dei componenti dal 30% al 50% , riducendo significativamente la frequenza dei tempi di inattività non pianificati e i costi di manutenzione.

Differenze di posizionamento tecnico tra due mainstream Getti di acciaio resistenti al calore

I getti di acciaio resistenti al calore possono essere classificati in due rami principali basati su sistemi di leghe: acciai austenitici a medio contenuto di cromo e acciai austenitici ad alto contenuto di cromo e nichel. Ciascuno ha scenari applicabili all'interno del da 650°C a 1200°C intervallo di temperature, con differenze fondamentali che si manifestano nei rapporti di composizione delle leghe, nella stabilità microstrutturale e nelle curve di degrado delle prestazioni meccaniche alle alte temperature.

Serie a medio contenuto di cromo e basso contenuto di nichel: soluzioni economiche per alte temperature

I gradi tipici come la serie Cr18Ni8 controllano il contenuto di cromo all'interno dal 16% al 20% e contenuto di nichel a circa Dall'8% al 12% . Questo sistema mantiene la resistenza strutturale nel da 650°C a 950°C gamma attraverso il rafforzamento della soluzione solida e la limitata precipitazione del carburo. I suoi vantaggi includono costi controllabili delle materie prime e finestre di processo di fusione più ampie, che lo rendono adatto alla produzione in serie di piastre di base del forno, vassoi e rulli del forno con sezione a bassa temperatura relativamente semplici.

Tuttavia, quando le temperature di servizio superano 1000°C , la stabilità della matrice austenitica dei getti della serie a medio contenuto di cromo e basso contenuto di nichel diminuisce, con tassi di precipitazione accelerati della fase σ e dei carburi fragili. Ciò si traduce in un degrado della resistenza alla resistenza alle alte temperature oltre il 40% dai valori iniziali dopo 500 ore . Di conseguenza, questo materiale è più adatto per operazioni intermittenti, grandi fluttuazioni di temperatura o condizioni di lavoro prevalentemente a temperature medio-basse.

Serie di nichel ad alto contenuto di cromo: benchmark delle prestazioni a temperature estremamente elevate

Rappresentato dai sistemi di leghe Cr25Ni20, il contenuto di cromo è elevato a dal 24% al 28% , il contenuto di nichel raggiunge dal 18% al 22% , con aggiunte in tracce di niobio e tungsteno per il controllo della morfologia del carburo. L'alto contenuto di cromo garantisce la formazione di denso Film di ossidi compositi Cr₂O₃-Al₂O₃ sulle superfici, con tassi di crescita in 1100°C solo ambienti aerei un terzo quelli delle fusioni di serie a medio cromo.

L’elevata percentuale di nichel migliora significativamente la stabilità della fase austenitica a temperature elevate, sopprimendo la precipitazione della fase σ e consentendo una durata della fusione alla rottura per scorrimento viscoso superiore a 10.000 ore sotto 1050°C con sollecitazione di 100MPa condizioni. Questo materiale è la scelta preferita per i tubi radianti dei forni di ricottura continua, le giranti dei ventilatori dei forni di cementazione e i componenti di rivestimento dei forni industriali funzionanti a 1200°C .

Analisi comparativa degli indicatori chiave di prestazione

Per quantificare le differenze prestazionali tra questi due materiali nelle condizioni di lavoro reali, vengono condotti confronti sistematici su quattro dimensioni: resistenza all'ossidazione, resistenza alle alte temperature, resistenza alla corrosione e adattabilità al processo.

Resistenza all'ossidazione: il fattore decisivo per la durata di servizio alle alte temperature

Le principali modalità di rottura dei getti di acciaio resistenti al calore in ambienti ad alta temperatura comportano la spallazione delle scaglie di ossido e l'assottigliamento del substrato. I dati del test di ossidazione isocrona ASTM G54 lo rivelano dopo 200 ore di esposizione continua in aria a 1100°C , i getti in serie di nichel ad alto contenuto di cromo mantengono uno spessore del film di ossido compreso tra Da 12 a 18 micrometri , mentre le fusioni di serie a medio contenuto di cromo e basso contenuto di nichel sviluppano pellicole di ossido raggiungenti Da 35 a 50 micrometri con evidenti stratificazioni e fessurazioni.

Il meccanismo per la formazione del film denso di ossido risiede nella formazione preferenziale di strati continui di Cr₂O₃ consentita dall'elevato contenuto di cromo, mentre gli elementi di nichel riducono lo stress interfacciale tra il film di ossido e il substrato, minimizzando il distacco del film durante il ciclo termico. Per gli impianti di trattamento termico sottoposti a frequenti cicli di riscaldamento e raffreddamento, questa caratteristica può ridurre i tassi di perdita di peso per ossidazione oltre il 60% .

Resistenza al creep e alla resistenza alle alte temperature: valutazione quantificata della capacità di carico

Il creep rappresenta la modalità di rottura più letale per i getti di acciaio resistenti al calore in condizioni di carico prolungato ad alta temperatura. I test di resistenza standard GB/T 2039 dimostrano:

• Sotto 900°C/80MPa condizioni, entrambi i materiali superano 50.000 ore tempo di rottura con divergenza minima di prestazioni;
• Sotto 1050°C/60MPa condizioni, il tempo di rottura della fusione in serie a medio contenuto di cromo e basso contenuto di nichel diminuisce a circa 8.000 ore , mentre mantengono i getti della serie in nichel ad alto contenuto di cromo oltre 25.000 ore ;
• A 1100°C , la resistenza alla resistenza dei getti in serie a medio contenuto di cromo e basso contenuto di nichel diventa inadeguato per le applicazioni ingegneristiche, mentre i getti in serie ad alto contenuto di cromo e nichel raggiungono 15.000 ore durata della rottura sotto 40MPa stress.

Questa divergenza di dati quantitativi determina direttamente i limiti di selezione dei materiali per componenti portanti critici come tubi radianti e rulli del forno a sbalzo.

Evoluzione microstrutturale e differenze nei meccanismi di cedimento

Le prestazioni ad alta temperatura di getti di acciaio resistenti al calore dipende non solo dalla composizione della lega, ma è prdiondamente influenzato dall'evoluzione microstrutturale durante il servizio a lungo termine. I comportamenti di trasformazione di fase di questi due materiali all'interno di intervalli di temperatura identici presentano distinzioni fondamentali.

Serie a medio contenuto di cromo e basso contenuto di nichel: ingrossamento del carburo e infragilimento da fase σ

All'interno del da 650°C a 900°C Nell'intervallo di temperature, i carburi di tipo M₂₃C₆ nelle fusioni della serie a medio contenuto di cromo e basso contenuto di nichel precipitano continuamente lungo i bordi dei grani dell'austenite, ingrossando progressivamente con una durata di servizio prolungata. Le frazioni di volume del carburo di confine del grano possono raggiungere dal 3% al 5% dopo 1.000 ore , indebolendo gravemente la coesione dei bordi del grano.

In modo più critico, l'arricchimento di cromo e ferro nelle regioni di confine del grano diventa facilmente fragile Fase σ (composto intermetallico FeCr) . Con valori di durezza compresi tra Alta tensione da 900 a 1100 , la fase σ distribuita in configurazioni di rete lungo i bordi dei grani può ridurre la resistenza all'impatto a temperatura ambiente di oltre il 70% , degradando contemporaneamente la plasticità alle alte temperature. Per i componenti del forno soggetti a shock termico e meccanico, l'infragilimento da fase σ rappresenta il principale collo di bottiglia che limita la durata di servizio.

Serie di nichel ad alto contenuto di cromo: matrice austenitica stabile e fasi di precipitazione controllabili

L’elevato contenuto di nichel espande il campo della fase austenite a temperature più basse, sopprimendo significativamente la cinetica di formazione della fase σ. Nelle fusioni Cr25Ni20, anche dopo 10.000 ore of 1050°C servizio, le frazioni di volume della fase σ rimangono controllabili di seguito 0,5% .

Le fasi primarie di rinforzo in questo sistema sono carbonitruri di tipo NbC o M(C,N), caratterizzati da granulometrie fini ( Da 50 a 200 nanometri ), distribuzione uniforme e meccanismi di rafforzamento della dispersione che migliorano la resistenza alle alte temperature con tassi di ingrossamento sostanzialmente inferiori rispetto a M₂C₆. Combinato con un trattamento in soluzione appropriato ( Da 1150°C a 1200°C con mantenimento da 2 a 4 ore seguito da spegnimento in acqua ), i getti raggiungono stati di distribuzione ottimizzati del carburo fin dall'inizio del servizio, ritardando il degrado delle prestazioni.

Scenari di applicazioni industriali e linee guida per la decisione di selezione

Sulla base delle differenze prestazionali sopra descritte, i limiti applicabili per questi due tipi di colate di acciaio resistenti al calore nelle apparecchiature industriali sono diventati relativamente chiari. Le decisioni di selezione dovrebbero valutare in modo esaustivo la temperatura di esercizio, le caratteristiche di carico, la frequenza dei cicli termici e i requisiti di durata previsti.

Tipico caso comparativo nelle applicazioni di dispositivi per il trattamento termico

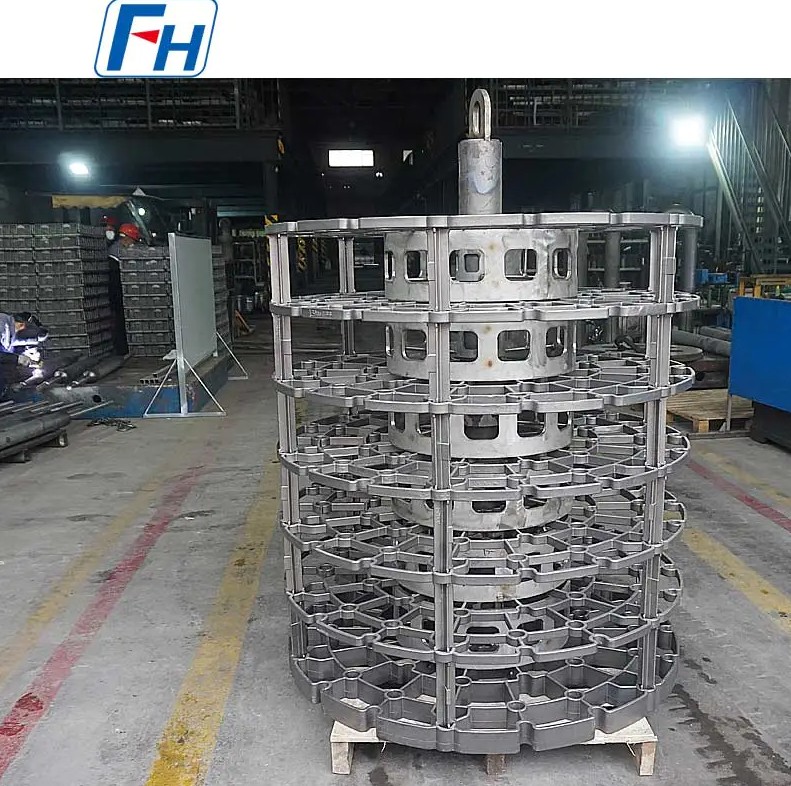

Consideriamo i vassoi e i pilastri nelle linee di produzione di cementazione di ingranaggi automobilistici: In Atmosfere di cementazione a 930°C , gli apparecchi della serie a medio contenuto di cromo e basso contenuto di nichel raggiungono una durata di servizio di circa Da 8 a 12 mesi , con modalità di cedimento primarie che comportano deformazioni e fessurazioni dovute all'ossidazione dei bordi dei grani. Quando si passa ai materiali della serie nichel ad alto contenuto di cromo, la durata di servizio in condizioni identiche si estende a Da 18 a 24 mesi , con riduzioni di deformazione superiori 40% .

Sebbene le fusioni in serie ad alto contenuto di nichel-cromo comportino costi di approvvigionamento iniziali più elevati, calcoli completi che incorporano la frequenza di sostituzione, le perdite di tempo di inattività e le spese di manutenzione della manodopera rivelano che il loro i costi totali del ciclo di vita sono effettivamente ridotti dal 25% al 35% . Questo vantaggio economico diventa particolarmente evidente per le linee di produzione automatizzate di trattamento termico a funzionamento continuo.

Elementi essenziali per il controllo di qualità e la verifica delle prestazioni

Indipendentemente dalla scelta del materiale, la realizzazione delle prestazioni dei getti di acciaio resistenti al calore dipende da rigorosi sistemi di controllo qualità. I seguenti elementi di ispezione rappresentano collegamenti critici che garantiscono che i getti soddisfino i requisiti delle condizioni operative di progettazione.

Composizione chimica ed esame metallografico

L'analisi spettroscopica garantisce che le deviazioni dei principali elementi come cromo, nichel e carbonio siano controllate all'interno ±0,5% , con aggiunte di oligoelementi come niobio e tungsteno mantenute con precisione a ±0,1% . L’esame metallografico si concentra su:

• Gradi granulometrici di austenite (tipicamente richiedono Grado 3-6 );
• Morfologia della distribuzione dei carburi e frazioni volumetriche;
• Presenza di porosità da ritiro della fusione, inclusioni eccessive o altri difetti.

Test di verifica delle prestazioni ad alta temperatura

Oltre alle prove di trazione convenzionali a temperatura ambiente, è necessario integrare i seguenti elementi di verifica ad alta temperatura:

1. Prove di trazione a breve termine ad alta temperatura (punti di temperatura target: 800°C, 950°C, 1050°C ), misurazione delle curve di degrado del carico di snervamento e della resistenza alla trazione;
2. Test di resistenza alla fatica (eseguiti secondo GB/T 2039 o ASTM E139), ottenendo dati sul tempo di rottura alle temperature target e ai livelli di stress;
3. Test di ossidazione isocrona ( da 800°C a 1100°C , pesando ogni 50 ore ), tracciando le curve cinetiche di ossidazione e calcolando le costanti della velocità di ossidazione.

Per i componenti portanti critici, si consiglia di aumentare le proporzioni di campionamento di dal 10% al 20% per controlli non distruttivi (radiografici o ultrasonici), garantendo che le dimensioni del difetto interno non superino 5% dello spessore della parete.

Tendenze di sviluppo tecnologico e raccomandazioni sulla selezione dei materiali

Poiché i forni industriali si evolvono verso temperature più elevate, cicli di funzionamento continuo più lunghi e ambienti atmosferici più complessi, la tecnologia di fusione dell'acciaio resistente al calore dimostra le seguenti tendenze di sviluppo:

• Progettazione di microleghe : L'aggiunta di tracce di elementi di terre rare (come Ce, La) alle composizioni di base Cr25Ni20 può ulteriormente affinare le strutture dei grani della pellicola di ossido, riducendo 1100°C tassi di ossidazione di un ulteriore dal 15% al 20% ;
• Solidificazione direzionale e fusione a grana fine : Controllo della direzione di solidificazione e della velocità di raffreddamento per eliminare la segregazione colonnare dei cristalli, migliorando la resistenza alle alte temperature oltre il 20% ;
• Sinergia del rivestimento protettivo composito : Applicazione di rivestimenti in alluminuro o MCrAlY sulle superfici di fusione per creare sistemi di protezione a doppio strato con substrati in lega di nichel ad alto contenuto di cromo, spingendo le temperature di servizio finali a 1250°C .

Per gli utenti finali, le decisioni sulla selezione dei materiali dovrebbero trascendere i quadri di confronto dei costi singoli e stabilire modelli di valutazione centrati costo totale del ciclo di vita (LCC) . Quando le temperature di esercizio superano 1000°C o superano le ore di funzionamento annuali 6.000 ore , i vantaggi completi in termini di costi e prestazioni delle serie di nichel ad alto contenuto di cromo getti di acciaio resistenti al calore diventano pienamente evidenti, rappresentando la scelta razionale per garantire un funzionamento stabile delle apparecchiature a ciclo lungo.
