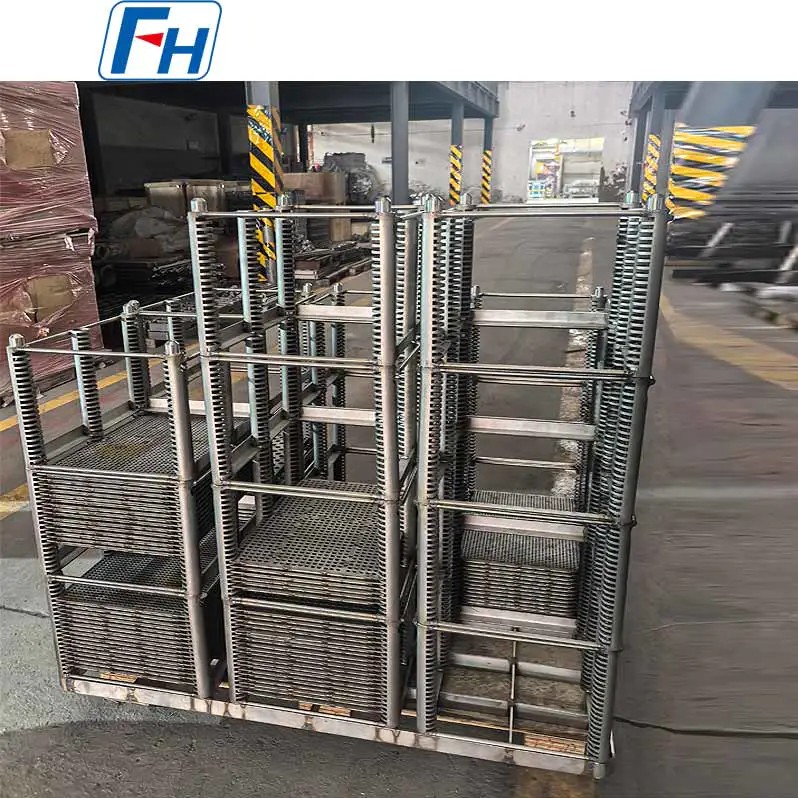

Apparecchi per trattamenti termici fungono da interfaccia essenziale tra i pezzi e le apparecchiature di trattamento termico. La razionalità del design, la selezione dei materiali e la qualità della produzione determinano direttamente il uniformità, ripetibilità e qualità del prodotto finale dell’intero ciclo di trattamento termico. Nella produzione industriale, circa 30%–40% dei difetti del trattamento termico, come distorsione, ossidazione e carburazione irregolare, sono direttamente attribuibili a una progettazione o un utilizzo improprio dell'attrezzatura. Pertanto, la scelta del giusto apparecchio per il trattamento termico non è una decisione operativa secondaria ma un fattore strategico che determina il successo o il fallimento del processo termico.

Da un punto di vista ingegneristico pratico, gli impianti per il trattamento termico devono soddisfare contemporaneamente tre criteri prestazionali fondamentali: stabilità strutturale alle alte temperature (mantenimento della forma e della capacità portante alle temperature target), efficienza di conducibilità termica (garantendo un riscaldamento uniforme dei pezzi) e compatibilità chimica (eviteo reazioni avverse con l'atmosfera del forno o con le superfici del pezzo). L'assenza di uno qualsiasi di questi parametri comporterà tassi di scarto elevati o un consumo energetico significativamente maggiore.

In che modo la selezione dei materiali è alla base delle prestazioni e della longevità delle apparecchiature

Materialei comuni in lega resistenti al calore e relativi intervalli di temperatura operativa

Le considerazioni principali per apparecchio per il trattamento termico i materiali sono resistenza persistente a temperature elevate, resistenza all'ossidazione e resistenza alla carburazione. Leghe diverse sono adatte a temperature di processo e condizioni atmosferiche diverse; La scelta errata del materiale rimane una delle principali cause di guasto prematuro degli apparecchi.

Tipiche modalità di guasto e strategie preventive

Gli apparecchi per il trattamento termico sono esposti a molteplici rischi di degrado durante il servizio ciclico prolungato ad alta temperatura. Le modalità di guasto più diffuse includono:

• Fessure per fatica termica : Cicli ripetuti di riscaldamento-raffreddamento accumulano tensioni interne, con l'inizio di microfessurazioni 500–800 cicli ed eventualmente propagarsi in fratture a tutto spessore.
• Deformazione da scorrimento : Sotto carico prolungato ad alta temperatura, i materiali subiscono una deformazione plastica irreversibile. Per la lega 1.4848 a 900°C e 50 MPa di sollecitazione, la deformazione viscosa può raggiungere 2%–3% dopo 1.000 ore , compromettendo direttamente la precisione di posizionamento del dispositivo.
• Infragilimento da carburazione : Nelle atmosfere ricche di carbonio, gli atomi di carbonio si diffondono nei bordi dei grani formando fragili fasi di carburo, provocando una drastica riduzione della tenacità del materiale e un elevato rischio di frattura.
• Spreco di ossidazione : Nelle atmosfere ossidanti, le scaglie di ossido superficiale si ispessiscono e si sfaldano continuamente, portando ad una riduzione della sezione trasversale e ad una ridotta capacità di carico.

Per mitigare queste modalità di guasto, la pratica ingegneristica impiega tipicamente le seguenti misure: selezione di materiali altolegati a base di nichel per migliorare la resistenza al creep; applicazione di rivestimenti antiossidanti sulle superfici degli apparecchi; ottimizzazione delle velocità di riscaldamento-raffreddamento per ridurre lo shock termico; e stabilire protocolli regolari di ispezione e sostituzione per individuare il degrado prima di guasti catastrofici.

Quali tipi di dispositivi si adattano alla configurazione del forno e ai requisiti di processo

Forme di fissaggio primarie per categoria di forno

Diversi tipi di forni impongono requisiti fondamentalmente diversi sulla geometria dei dispositivi, sulla precisione dimensionale e sulla metodologia di carico. Una mancata corrispondenza tra l'attrezzatura e il forno non solo riduce l'efficienza produttiva ma può anche creare rischi per la sicurezza.

Considerazioni ingegneristiche nella progettazione strutturale degli impianti

La progettazione strutturale dell'apparecchio richiede un attento equilibrio tra densità di carico and uniformità del flusso di calore . Nei processi di cementazione, ad esempio, una distanza insufficiente tra i pezzi limita la circolazione atmosferica e produce profondità di rivestimento irregolari; una spaziatura eccessiva riduce la capacità di carico del forno e aumenta il consumo energetico dell'unità. L'esperienza ingegneristica indica che lo spazio minimo tra i pezzi adiacenti negli impianti di cementazione dovrebbe essere mantenuto 15–25 mm per garantire un’adeguata circolazione atmosferica.

Il peso morto dell'attrezzatura è un altro fattore critico. Nelle applicazioni con forni a pozzo, il peso combinato dell'attrezzatura e dei pezzi spesso raggiunge centinaia di chilogrammi a diverse tonnellate , che richiedono strutture di sospensione e supporto progettate con ampi margini di sicurezza, in genere un fattore di sicurezza non inferiore a 3.0 . Inoltre, la massa termica dell'apparecchio stesso incide direttamente sui tempi di riscaldamento e sul consumo energetico; il design leggero offre un valore significativo in termini di risparmio energetico. Ogni 10% la riduzione del peso dell'apparecchio può ridurre il tempo di riscaldamento in media del 5%–8% .

Quali processi di produzione trasformano i progetti in dispositivi affidabili

Confronto dei principali percorsi di produzione

La produzione di dispositivi per il trattamento termico segue principalmente tre percorsi di processo: fusione, saldatura/assemblaggio e lavorazione meccanica di precisione. Ogni percorso è adatto a diversi livelli di complessità e requisiti di precisione.

• Fusione di precisione : Ideale per apparecchi complessi e altamente integrati come vassoi a nido d'ape e telai di supporto irregolari. La microfusione raggiunge una precisione dimensionale di ±1,5 mm con rugosità superficiale Ra di 6,3–12,5 μm . Il vantaggio sta nella formazione di cavità interne complesse e strutture a pareti sottili, anche se i tempi di produzione sono più lunghi e i costi degli utensili sono più elevati.
• Assemblaggio saldato : Adatto per apparecchi di grandi dimensioni o modulari realizzati con sezioni e piastre standard. Gli impianti saldati offrono flessibilità di produzione e cicli di consegna più brevi, ma le zone di saldatura rappresentano anelli deboli soggetti a fatica termica. Richiedono dispositivi saldati di alta qualità 100% qualificazione dell'ispezione delle saldature e trattamento termico di distensione post-saldatura.
• Assemblaggio di lavorazione : Applicato a dispositivi di posizionamento ad alta precisione, come maschere dedicate per il trattamento termico delle pale dei motori aeronautici. La lavorazione CNC garantisce che le superfici di posizionamento critiche raggiungano la precisione di ±0,05 mm , soddisfacendo i severi requisiti di controllo della distorsione del trattamento termico di precisione.

Punti critici di controllo della qualità

Il controllo di qualità per gli impianti di trattamento termico abbraccia l'intero processo di produzione, con nodi di ispezione chiave tra cui:

1. Accettazione della materia prima : L'analisi spettroscopica conferma la conformità della composizione chimica; l'ispezione metallografica verifica una dimensione del grano non più grossolana di ASTM4 , garantendo le basi per prestazioni ad alta temperatura.
2. Controllo della precisione dimensionale : Verifica CMM delle dimensioni critiche dell'assieme, con errore di planarità controllato all'interno ±2mm/metro .
3. Prove non distruttive : Ispezione a raggi X o ad ultrasuoni per porosità da ritiro interne e inclusioni nei getti; ispezione con particelle magnetiche o penetranti per individuare cricche superficiali e vicine alla superficie.
4. Convalida delle prestazioni ad alta temperatura : Gli apparecchi campione vengono sottoposti 24–48 ore prove di tenuta del carico alle temperature di servizio previste per verificare che la deformazione da scorrimento viscoso rimanga entro i limiti consentiti.

Come la gestione della durata utile e l'ottimizzazione dei costi massimizzano il ROI degli impianti

Dati tipici sulla durata di servizio e fattori che influenzano

La vita utile di apparecchio per il trattamento termicos varia in modo significativo a seconda del materiale, del processo e delle condizioni operative. In condizioni di cementazione convenzionali (930°C, ciclo di 8–12 ore), le durate di servizio tipiche per i diversi materiali di fissaggio sono le seguenti:

Strategie pratiche per l'estensione della vita e la riduzione dei costi

L’estensione della vita utile degli apparecchi e la riduzione dei costi di pre-trattamento termico possono essere affrontati da molteplici aspetti:

• Strategia di utilizzo graduale : Implementare nuovi dispositivi per processi con i requisiti di distorsione e precisione più rigorosi, quindi declassarli progressivamente ad applicazioni meno impegnative, massimizzando il valore durante l'intero ciclo di vita.
• Riparazione e rinnovamento periodici : Gli apparecchi con distorsioni localizzate o piccole crepe possono essere ripristinati mediante raddrizzamento, riparazione di saldature e ulteriore trattamento termico, estendendo la durata di servizio di 30%–50% .
• Ottimizzazione delle condizioni operative : Controlla la velocità di riscaldamento fino a un massimo di 150°C/ora per evitare shock termici; nei processi di cementazione, eseguire regolarmente la combustione del carbonio per ridurre l'attacco chimico derivante dall'accumulo di carbonio.
• Gestione magazzino e rotazione : Mantenere registri completi degli impianti, tracciando il conteggio dei cicli, i dati di ispezione e la cronologia della manutenzione, consentendo la sostituzione preventiva basata sulle condizioni ed evitando interruzioni impreviste della produzione.

Quale quadro decisionale ti garantisce di selezionare l'attrezzatura ottimale per il tuo processo

Di fronte a numerose opzioni relative a materiali, strutture e fornitori, un quadro di selezione sistematico consente un processo decisionale ottimale. Per la valutazione si consiglia la seguente sequenza di priorità:

1. Innanzitutto la compatibilità del processo : Confermare che la temperatura massima di servizio, la compatibilità con l'atmosfera e la capacità di carico dell'apparecchiatura soddisfino i requisiti del processo target: si tratta di vincoli rigidi non negoziabili.
2. Verifica adattabilità del forno : Verificare che le dimensioni dell'attrezzatura, la geometria dell'interfaccia e i metodi di caricamento siano pienamente compatibili con le apparecchiature del forno esistenti; fornire i disegni della camera del forno ai fornitori per conferma, quando necessario.
3. Valutazione del costo del ciclo di vita : Calcola il costo ammortizzato per ciclo sull'intera vita utile dell'apparecchiatura anziché confrontare solo i costi di acquisto iniziali. Un appuntamento duraturo 1.000 cicli può offrire un costo per ciclo inferiore rispetto a un’alternativa a basso prezzo che dura solo 300 cicli .
4. Capacità del fornitore e garanzia di consegna : Valutare la stabilità della fonte dei materiali del fornitore, i sistemi di controllo della qualità della produzione e le prestazioni storiche di puntualità delle consegne per garantire una fornitura affidabile a lungo termine.
5. Personalizzazione e supporto tecnico : Per pezzi specializzati o processi innovativi, la capacità del fornitore di fornire ottimizzazione della progettazione e collaborazione nei processi rappresenta un valore di partnership significativo a lungo termine.

Applicando questo quadro sistematico, i produttori possono raggiungere un'efficienza economica ottimale negli investimenti negli impianti, garantendo al tempo stesso le basi di qualità necessarie per il miglioramento continuo dei processi di trattamento termico.
