Cestello di caricamento per trattamento termico combinato FH® Cr25Ni20 per forno a suola a rulli con bagno di sale

Cestelli di caricamento combinati per forno a bagno di sale FH®

Vantaggi principali

• Design modulare/combinato
  Base ad incastro, pareti laterali, divisori e telai sospesi: configura più dimensioni di cestelli da un unico set di componenti.
• Design specifico per il bagno di sale
  Area aperta ottimizzata per un rapido drenaggio del sale durante il sollevamento dal forno: riduce al minimo il trasporto del sale e le perdite per trascinamento.
• Materiali resistenti alla corrosione
  Leghe speciali selezionate per ambienti con sali fusi (bagni di cloruro, nitrato, cianuro o sali neutri) – resistenti alla vaiolatura e all'attacco intergranulare.
• Resistente agli shock termici
  Progettato per resistere a ripetute immersioni in sale fuso a 500–1.050°C seguite da raffreddamento, senza crepe o distorsioni.
• Geometria del drenaggio rapido
  Barre inferiori inclinate o rastremate, grandi aperture di drenaggio e superfici antiaderenti: il sale scorre via rapidamente, riducendo il raffreddamento e la solidificazione nel cestello.
• Facile manutenzione e riparazione
  I componenti modulari possono essere sostituiti singolarmente: non è necessario smaltire l'intero cestello quando una sezione si usura.

Specifiche tecniche

Perché scegliere i cestini modulari FH® Salt Bath?

1. Progettato specificamente per le sfide del bagno di sale

2. Modulare/Combinato = Flessibile ed economicamente vantaggioso

3. Selezione dei materiali per i bagni di sale

4. Drenaggio rapido: riduce la perdita di sale
Ogni chilogrammo di sale estratto dalla fornace costa denaro e crea problemi di gestione. I cestini da bagno al sale FH® presentano:

• Area inferiore aperta minima del 60%.
• Barre affusolate o arrotondate: il sale scivola via invece di aggrapparsi
• Finitura superficiale liscia e antiaderente
• Raccomandazioni sulla velocità di sollevamento ottimizzate

Configurazioni standard

• Configurazione A – Strato singolo
  Solo telaio pensile di base – per pezzi singoli grandi e pesanti
• Configurazione B – Multistrato con divisori
  Pareti laterali di base 2–3 livelli di divisori – per pezzi medi impilati separatamente
• Configurazione C – Cestello per parti fini
  Coperchio con inserto base perforato – per piccole parti come elementi di fissaggio, perni
• Configurazione D – Stack ad alta densità
  Pareti laterali di base a tutta altezza Divisori multipli - per un'elevata densità delle parti

Tutte le configurazioni sono intercambiabili utilizzando lo stesso modulo base.

Applicazioni

• Tempra in bagno di sale (acciaio per utensili, acciaio rapido)
• Tempra in bagno di sale (sali nitrati)
• Carbocementazione/carbonitrurazione in bagno di sale (sali di cianuro)
• Martempering/austempering
• Soluzione di trattamento delle leghe non ferrose
• Parti: trapani, maschi, matrici, punzoni, ingranaggi, molle, elementi di fissaggio, utensili/infissi

Tabella dei gradi dei materiali:

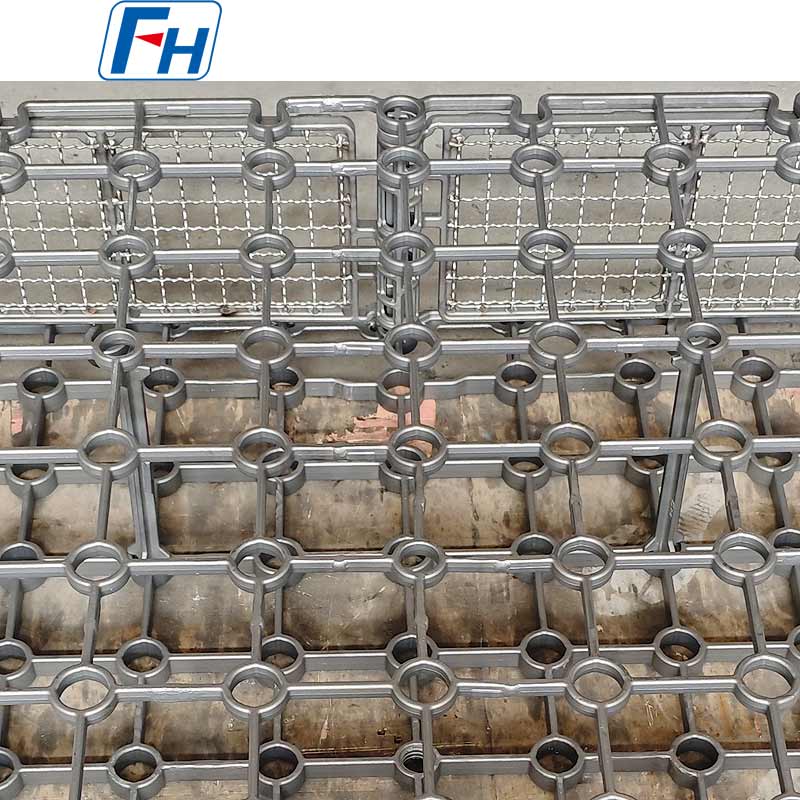

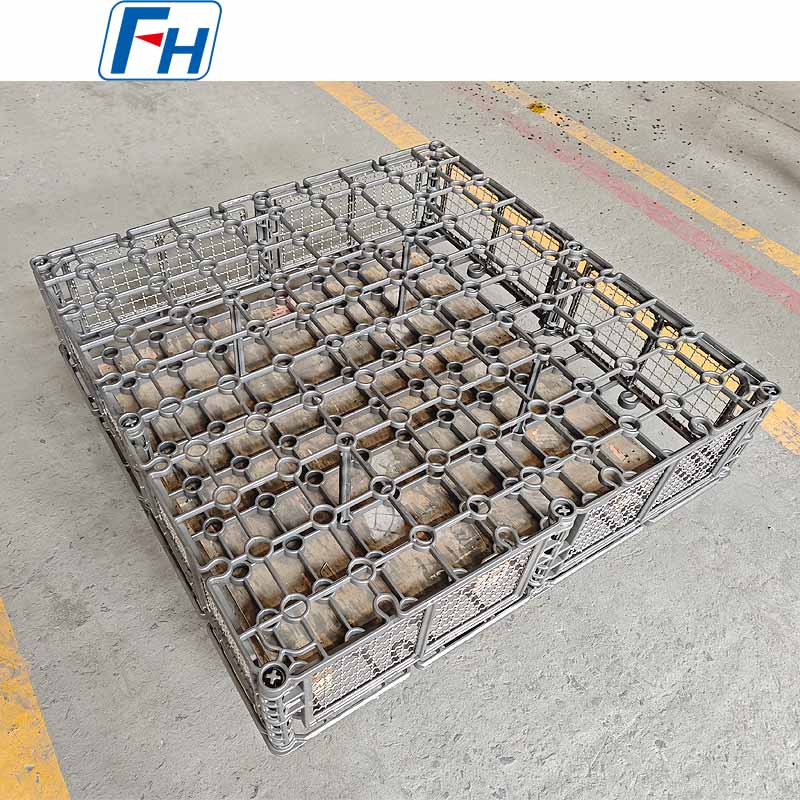

Foto autentiche degli apparecchi per il trattamento termico FH®

Processo di ordinazione

1. Fornire:

• Tipo di sale e temperatura di esercizio
• Dimensioni di lavoro del forno (profondità, diametro o larghezza)
• Intervallo di dimensioni della parte (da minimo a massimo)
• Peso batch per ciclo
• Metodo di sollevamento (gancio della gru, pinze manuali, paranco automatizzato)

2. FH® propone:

• Grado del materiale basato sulla chimica del sale
• Configurazione modulare (base quali moduli)
• Ottimizzazione del drenaggio
• Disegno CAD per l'approvazione

3. Produzione: 10–20 giorni lavorativi

4. La consegna include: MTC, istruzioni di montaggio, guida alla cura del bagno di sale

Domande frequenti:

Q1: Perché ho bisogno di un cestello speciale per i forni a bagno di sale? Non posso usare il mio normale cestello di indurimento?
R: I cestelli normali non sono progettati per il sale fuso. Intrappolano il sale negli angoli e nelle sezioni chiuse, portando a:

• Eccessiva quantità di sale (spreco e disordine)
• Solidificazione del sale all'interno di tubi o sezioni cave (impossibile da pulire)
• Corrosione accelerata da sale stagnante
• Cracking da shock termico


I cestini da bagno al sale FH® sono dotati di drenaggio aperto, superfici antiaderenti e leghe resistenti alla corrosione.

Q2: Cosa significa "modulare" e perché è utile?
R: Modulare significa che il cestello è costruito con componenti intercambiabili: base, pareti laterali, divisori, inserti. Vantaggi:

• Una base funziona con altezze laterali e divisori diversi
• Modifica la configurazione per parti di dimensioni diverse senza acquistare un nuovo cestello
• Sostituisci solo le sezioni usurate invece dell'intero cestello
• Pulizia più semplice: smontare per un accesso completo

Q3: Come posso evitare che il sale si attacchi al cestello dopo la rimozione?
R: Tre fattori:

• Design: il fondo aperto e le barre affusolate consentono al sale di defluire rapidamente
• Finitura superficiale: superficie liscia e antiaderente (pallinata o preossidata)
• Velocità di sollevamento: ritirarsi lentamente (2–4 secondi per 100 mm) per consentire il drenaggio


I cestelli FH® sono ottimizzati per tutti e tre.

Q4: Come posso pulire i residui di sale dal cestello?
R: Dopo ogni utilizzo, lasciare raffreddare il cestello e poi:

• Immergere in acqua calda per sciogliere i sali nitrati/nitriti (raccogliere l'acqua di risciacquo – non scaricare nelle fognature senza trattamento)
• Per i sali di cloruro/cianuro, seguire la procedura di sicurezza dell'impianto (tipicamente risciacquo con acqua con neutralizzazione)
• Sabbiatura leggera per residui ostinati


Non utilizzare mai spazzole in acciaio al carbonio: lasciano particelle incastrate che favoriscono la corrosione.

Q5: Posso utilizzare lo stesso cestello per diversi tipi di sale (ad esempio nitrato e cloruro)?
R: Non consigliato. La contaminazione incrociata può:

• Creare reazioni chimiche pericolose (ad esempio, nitrato cianuro)
• Accelerare la corrosione


Consigliamo cestelli dedicati per tipologia di sale. FH® può contrassegnare i cestelli in base al tipo di sale per una chiara identificazione.

Q6: Il cestello verrà sollevato da un paranco sopraelevato. Fornite occhielli di sollevamento?
R: Sì. Tutti i cestini da bagno al sale FH® includono un telaio per appendere o una staffa con occhielli di sollevamento rinforzati. Abbiamo bisogno del tipo di gancio di sollevamento e dell'altezza libera per progettare il corretto innesto.

Q7: Posso ottenere un inserto perforato per parti molto piccole (ad esempio perni da 2 mm)?
R: Sì. Offriamo inserti perforati rimovibili o fodere a rete fine che cadono nel cestino modulare. Dimensione della perforazione da 1 mm in su. L'inserto è rimovibile per la pulizia e lo scarico dei pezzi.

Q8: qual è la vostra garanzia?
R: 12 mesi contro i difetti di fabbricazione (crepe di saldature, difetti dei materiali, inadeguatezza dei moduli). La corrosione e l'affaticamento termico dipendono dal processo e non sono coperti, ma FH® consiglierà il materiale giusto per il tuo specifico bagno di sale per massimizzarne la durata.
