Tubo radiante a forma di U HU – Ø152,4 × Ø142,8 × 2154,24 mm

Assemblaggio personalizzato di tubi radianti di grande diametro per forni industriali | Lega FH®
Lega FH® produce tubi radianti HU a forma di U per forni industriali, forni per trattamento termico e sistemi di riscaldamento indiretto ad alta temperatura.

Questo tubo radiante personalizzato è realizzato in lega resistente al calore HU con specifiche del tubo di Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

La struttura a forma di U di grande diametro fornisce una superficie di riscaldamento radiante estesa pur mantenendo una disposizione compatta di installazione del forno. Il prodotto può anche essere fornito come gruppo completo con blocchi isolanti per alte temperature, piastre di base di montaggio e componenti di installazione personalizzati.

FH® Alloy supporta la produzione OEM in base ai disegni del cliente, alle dimensioni del forno, alle condizioni operative e ai requisiti di sostituzione.

Specifiche del prodotto

Dimensioni del tubo radiante a forma di U
Le principali specifiche di questo tubo radiante sono:
Ø152,4 × Ø142,8 × 2.154,24 mm

• DE – Diametro esterno: Ø152,4 mm

• ID – Diametro interno: Ø142,8 mm

• Spessore nominale della parete: 4,8 mm

• L – Lunghezza: 2154,24 mm


Altre dimensioni strutturali possono essere personalizzate, tra cui:

• C – Distanza dal centro

• H – Altezza totale

• R – Raggio di curvatura a U

• Lunghezza gamba dritta

• Dimensioni della piastra di montaggio

• Posizioni dei fori di montaggio

• Dimensioni del blocco isolante

• Dimensioni connessione ingresso/uscita


Tutte le dimensioni possono essere realizzate in base ai disegni del cliente o alle dimensioni del forno esistente.

Lega HU resistente al calore
HU è una lega fusa ad alto contenuto di cromo e nichel, resistente al calore, comunemente utilizzata per componenti che operano in ambienti industriali a temperature elevate.

Per le applicazioni a tubi radianti, il materiale HU fornisce caratteristiche quali:

• Buona resistenza alle alte temperature

• Buona resistenza all'ossidazione

• Prestazioni stabili durante l'esposizione termica prolungata

• Idonea resistenza a cicli ripetuti di riscaldamento e raffreddamento

• Buona stabilità strutturale per applicazioni in forni industriali


Le effettive prestazioni di servizio di un tubo radiante non dipendono solo dalla qualità del materiale. Dovrebbero essere presi in considerazione anche la temperatura operativa, l'atmosfera del forno, le condizioni del bruciatore, il ciclo termico, la geometria del tubo e le pratiche operative del forno.

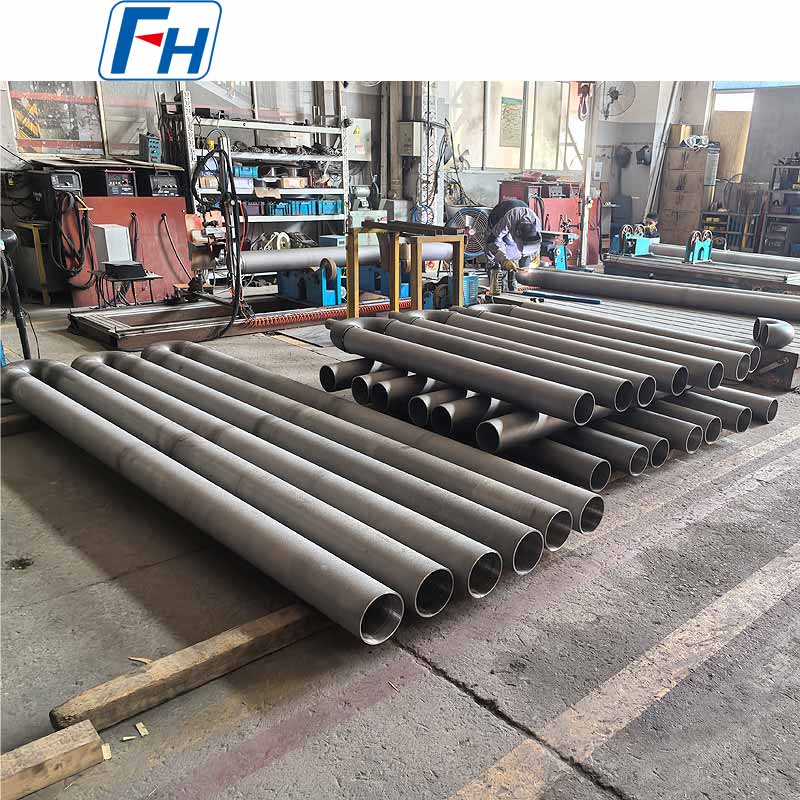

Struttura a forma di U di grande diametro
Con un diametro esterno di Ø152,4 mm, questo prodotto è progettato come un tubo radiante a forma di U relativamente grande per sistemi di forni industriali che richiedono una notevole superficie di riscaldamento radiante.
La struttura è costituita da due lunghi tratti di tubo paralleli collegati da una curva a U.

Questa configurazione fornisce:

• Percorso di riscaldamento radiante esteso

• Ampia superficie riscaldante

• Disposizione compatta del forno

• Riscaldamento indiretto stabile

• Design flessibile a distanza centrale

• Adattabilità a diversi layout di forni


Rispetto ad un semplice tubo radiante diritto, il design a forma di U consente un percorso di trasferimento del calore più lungo in uno spazio di installazione limitato.

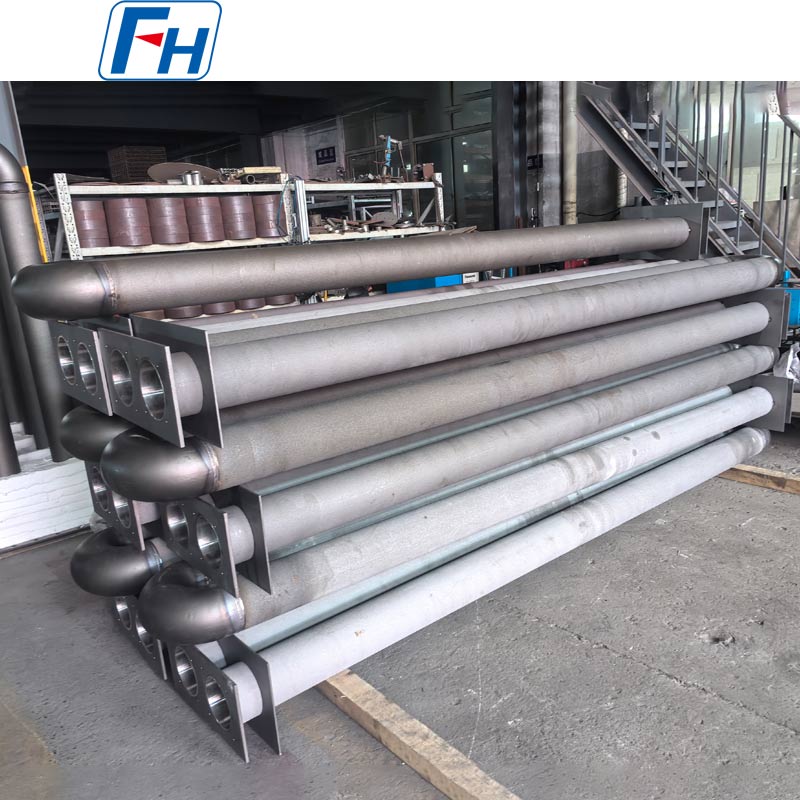

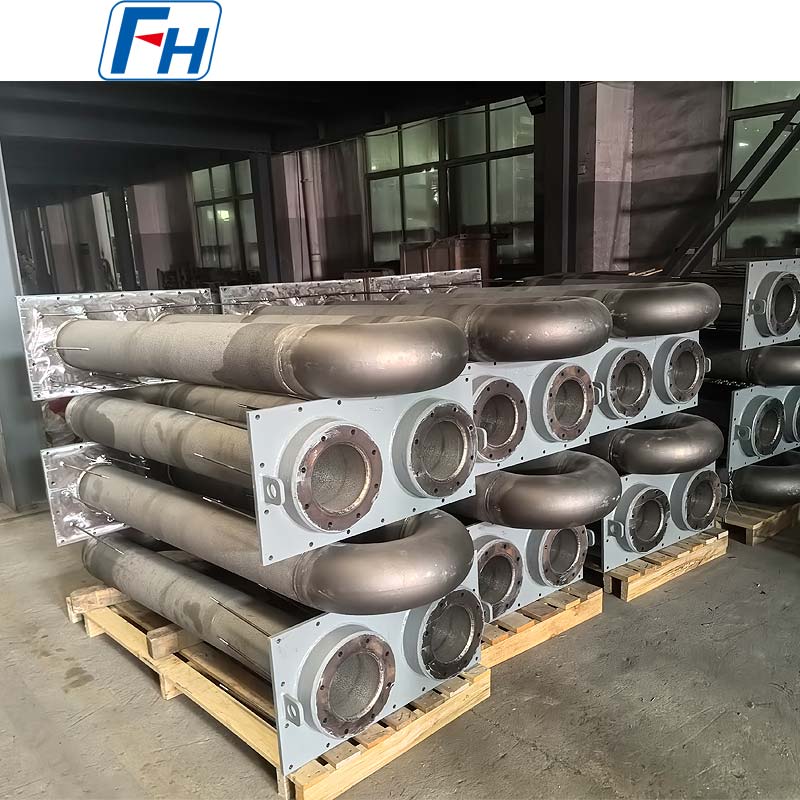

Gruppo completo di isolamento e montaggio
Come mostrato in questa configurazione di prodotto, il tubo radiante può essere fornito insieme a blocchi isolanti per alte temperature e una piastra di base di montaggio in metallo.
Questo gruppo completo aiuta a semplificare l'installazione e la sostituzione.

I componenti personalizzati possono includere:

• Spessore del blocco isolante

• Dimensioni del blocco isolante

• Dimensioni della piastra di base

• Spessore della piastra di base

• Quantità di fori di montaggio

• Posizioni dei fori di montaggio

• Spaziatura dei tubi

• Struttura portante


Per i costruttori di forni e i progetti di sostituzione, FH® Alloy può fornire l'assemblaggio completo invece di fornire solo il tubo radiante nudo.

Riscaldamento indiretto del forno
I tubi radianti a U trovano largo impiego nei forni industriali dove la fonte di riscaldamento o i gas di combustione devono rimanere separati dalla camera di lavoro del forno.
Il calore generato all'interno del tubo viene trasferito attraverso la parete del tubo e irradiato verso il carico del forno.

Questa soluzione di riscaldamento può aiutare a fornire:

• Atmosfera del forno controllata

• Contatto diretto con la fiamma ridotto

• Distribuzione stabile del calore

• Temperatura del forno più uniforme

• Prestazioni di riscaldamento continuo affidabili


Applicazioni tipiche
I tubi radianti a U HU possono essere utilizzati in:

• Forni per trattamenti termici

• Forni di ricottura

• Forni di tempra

• Forni di tempra

• Forni di cementazione

• Forni continui

• Forni a suola a rulli

• Forni in atmosfera protettiva

• Linee di lavorazione dell'acciaio

• Apparecchiature per il riscaldamento industriale


Questa specifica è particolarmente adatta per impianti che richiedono tubi radianti a U di grande diametro e lunghi per il riscaldamento indiretto ad alta temperatura.

Processo di produzione
A seconda del disegno tecnico, il processo di fabbricazione può includere:
Preparazione del materiale → Produzione di tubi → Fabbricazione di curve a U/gomiti → Assemblaggio → Saldatura → Lavorazione meccanica → Fabbricazione di piastre di montaggio → Assemblaggio dell'isolamento → Ispezione dimensionale → Ispezione finale

I principali controlli di produzione includono:

• Diametro esterno ed interno

• Spessore della parete

• Rettilineità del tubo

• Distanza dal centro

• Geometria della piega

• Qualità della saldatura

• Dimensioni complessive

• Allineamento della piastra di montaggio

• Montaggio del gruppo isolante


Un accurato controllo dimensionale è particolarmente importante per un tubo radiante lungo 2154,24 mm, poiché l'allineamento dell'installazione influisce direttamente sull'assemblaggio del forno e sulle prestazioni di servizio.

Principali vantaggi del prodotto
Lega HU resistente al calore
Progettato per ambienti impegnativi di forni industriali.
Grande diametro Ø152,4 mm
Fornisce una notevole superficie di riscaldamento radiante.
Lunghezza del tubo 2154,24 mm
Adatto per grandi installazioni di forni industriali.
Spessore nominale della parete 4,8 mm
Calcolato dal diametro esterno di Ø152,4 mm e dal diametro interno di Ø142,8 mm specificati.
Fornitura di assemblaggio completo
Disponibili con blocchi isolanti, piastre di base e componenti di montaggio.
Ingegneria personalizzata
È possibile personalizzare la distanza centrale, il raggio di curvatura, la struttura di montaggio e altre dimensioni.
Produzione sostitutiva
I gruppi di tubi radianti esistenti possono essere riprodotti secondo disegni, campioni o dimensioni misurate.

Controllo di qualità
A seconda dei requisiti del progetto, l’ispezione può includere:

• Verifica dei materiali

• Ispezione della composizione chimica

• Ispezione del diametro esterno

• Ispezione del diametro interno

• Spessore della parete measurement

• Controllo della lunghezza totale

• Ispezione a distanza centrale

• Geometria della piega inspection

• Ispezione delle saldature

• Ispezione della piastra di montaggio

• Ispezione finale dell'assemblaggio


Ulteriori requisiti di ispezione possono essere concordati prima della produzione.

Perché scegliere la lega FH®?
FH® Alloy è specializzata in componenti personalizzati in lega resistente al calore per forni industriali e apparecchiature per il trattamento termico.

La nostra gamma di tubi radianti comprende:

• HU Tubi Radianti a U

• Tubi radianti a forma di U Cr25Ni35

• Tubi Radianti Tipo P

• Tubi Radianti Tipo I

• Tubi Radianti Dritti

• Tubi radianti a gas

• Tubi radianti di forma speciale

• Assemblaggi di tubi radianti personalizzati


Produciamo anche rulli per forni, tubi di fusione centrifuga, dispositivi per trattamenti termici, vassoi per forni, cestelli per forni e altri componenti per forni personalizzati.

Richiedi un preventivo
Per un preventivo accurato, si prega di fornire:

1. Disegno tecnico

2. Grado del materiale

3. Diametro esterno

4. Diametro interno o spessore della parete

5. Lunghezza totale

6. Distanza dal centro

7. Raggio di curvatura a U

8. Dimensioni della piastra di montaggio

9. Temperatura operativa

10. Atmosfera della fornace

11. Quantità richiesta


Invia il tuo disegno o le specifiche del tubo radiante esistente a FH® Alloy per la revisione tecnica e il preventivo.

Domande frequenti
D1: Potete produrre tubi radianti a U da Ø152,4 × Ø142,8 × 2154,24 mm?
SÌ. FH® Alloy può produrre questa specifica di tubo radiante HU e può anche adattare le dimensioni in base al design del forno.

Q2: Qual è lo spessore della parete?
Basandosi su un diametro esterno di Ø152,4 mm e un diametro interno di Ø142,8 mm, lo spessore nominale della parete radiale è 4,8 mm.

Q3: È possibile personalizzare la distanza centrale?
SÌ. È possibile personalizzare la distanza centrale, il raggio di curvatura, la lunghezza della gamba dritta, l'altezza complessiva e le dimensioni di installazione.

Q4: Potete fornire i blocchi isolanti e la base di montaggio?
SÌ. Il tubo radiante può essere fornito come gruppo completo con blocchi isolanti personalizzati, piastre di montaggio e relativi componenti di installazione.

D5: L'HU può essere sostituito con un'altra lega resistente al calore?
SÌ. Il materiale può essere selezionato in base alla temperatura operativa, all'atmosfera del forno, alle condizioni del ciclo termico e alla durata prevista.

Q6: Potete produrre tubi radianti sostitutivi?
SÌ. I tubi radianti esistenti possono essere riprodotti da disegni tecnici, campioni, fotografie o dimensioni misurate.
