Cr25Ni35 U-Shaped Radiant Tube – Ø124 × Ø108 × 1597 mm

Gruppo di tubi radianti resistenti al calore personalizzati per forni industriali | Lega FH®
Lega FH® produce tubi radianti a forma di U Cr25Ni35 per forni industriali, forni per trattamento termico e altri sistemi di riscaldamento ad alta temperatura.

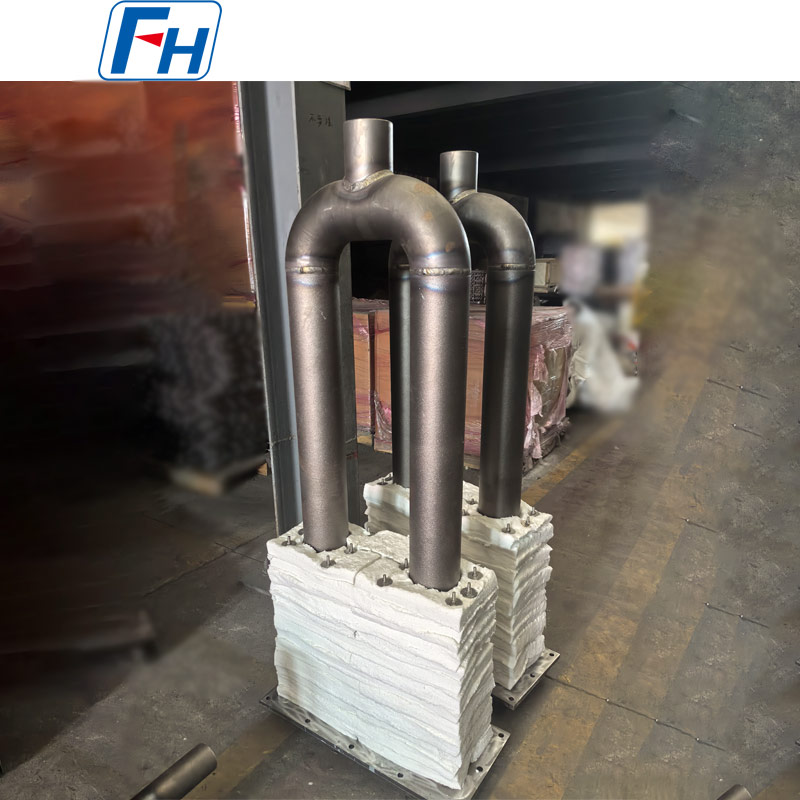

Questo tubo radiante di tipo U personalizzato è prodotto in lega resistente al calore ad alto contenuto di cromo e nichel Cr25Ni35, con una specifica del tubo di Ø124 × Ø108 × 1597 mm.

Il gruppo completo può essere fornito con blocchi isolanti, piastre base di montaggio e componenti di installazione personalizzati, rendendolo adatto alla costruzione di nuovi forni e alla sostituzione di gruppi di tubi radianti esistenti.

Specifiche del prodotto

Dimensioni del tubo radiante a forma di U
Le specifiche del tubo principale per questo prodotto sono:
Ø124 × Ø108 × 1597 mm
Le dimensioni tipiche che possono essere personalizzate includono:

• OD – Diametro esterno del tubo

• ID – Diametro interno del tubo

• L – Lunghezza del tubo

• C – Distanza dal centro

• H – Altezza totale

• R – Raggio di curvatura a U

• Dimensioni della piastra di montaggio

• Posizioni dei fori di montaggio

• Dimensioni del blocco isolante

• Dimensioni di connessione


Tutte le dimensioni strutturali possono essere realizzate in base al disegno tecnico del cliente, al layout del forno o al campione esistente.

Lega Cr25Ni35 resistente al calore
Cr25Ni35 è una lega resistente al calore ad alto contenuto di Cr e Ni, adatta per componenti di forni industriali esposti a un servizio prolungato ad alta temperatura.

Per le applicazioni a tubi radianti, i principali vantaggi includono:

• Buona resistenza all'ossidazione ad alta temperatura

• Buona stabilità strutturale a temperature elevate

• Resistenza adeguata per il servizio del forno

• Resistenza a ripetuti cicli di riscaldamento e raffreddamento

• Adatto per ambienti di riscaldamento industriale esigenti


La durata effettiva del tubo radiante dipende, oltre che dal tipo di lega, anche da:

• Temperatura operativa

• Atmosfera della fornace

• Condizioni del bruciatore

• Frequenza del ciclo termico

• Dimensioni del tubo

• Qualità della saldatura
  Pratica operativa del forno


Struttura di riscaldamento radiante di tipo U
Il tubo radiante ad U è costituito da due tratti di tubo rettilineo paralleli collegati da una curva di ritorno.
Rispetto ad un semplice tubo dritto, questo design fornisce un percorso di riscaldamento radiante più lungo pur mantenendo un ingombro di installazione relativamente compatto.

I principali vantaggi includono:

• Superficie riscaldante radiante più ampia

• Installazione compatta del forno

• Riscaldamento indiretto stabile

• Atmosfera del forno controllata

• Ridotto contatto diretto della fiamma con il carico

• Personalizzazione flessibile dell'interasse


Ciò rende i tubi radianti a U adatti a molti sistemi di trattamento termico industriale e forni continui.

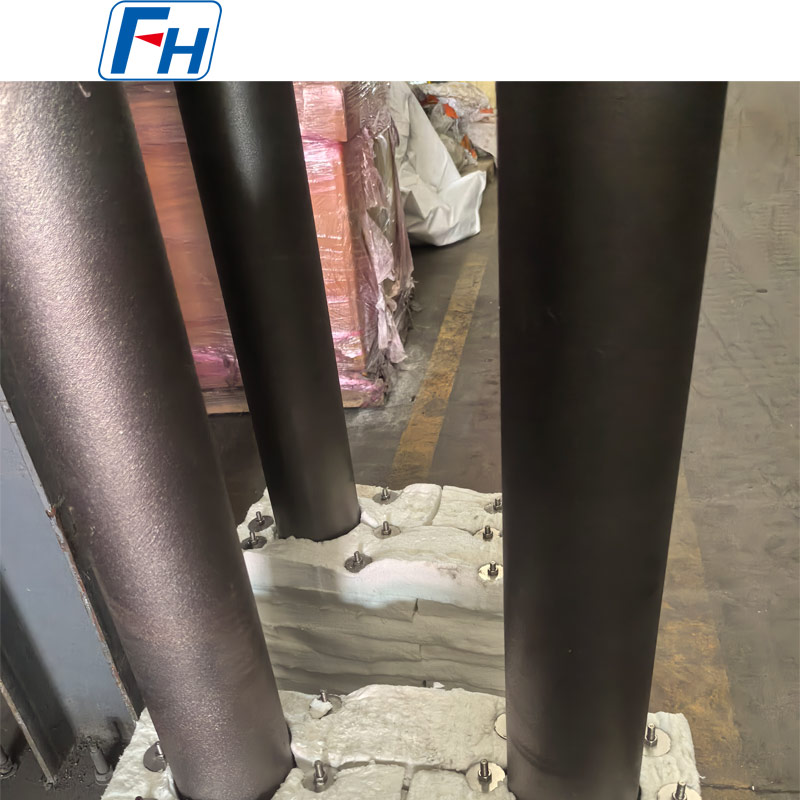

Gruppo blocco isolante e base di montaggio
Una caratteristica fondamentale di questo prodotto è il blocco isolante integrato e la struttura della base di montaggio.
Il tubo radiante può essere fornito insieme a:

• Blocchi isolanti per alte temperature

• Piastra base di montaggio in metallo

• Fori di montaggio

• Componenti di supporto

• Struttura di fissaggio personalizzata


Questo gruppo completo aiuta a semplificare l'installazione e la sostituzione del forno.
L'isolamento e la struttura di montaggio possono essere personalizzati in base all'apertura del forno e alle dimensioni di installazione del cliente.

Progettato per il riscaldamento indiretto del forno
I tubi radianti a forma di U sono comunemente utilizzati negli impianti di forni dove il processo di combustione deve rimanere separato dalla camera di lavoro del forno.
Il calore viene trasferito attraverso la parete del tubo radiante e irradiato verso il carico del forno.

Questa disposizione del riscaldamento aiuta a fornire:

• Distribuzione della temperatura più uniforme

• Trasferimento di calore stabile

• Atmosfera del forno controllata

• Contatto diretto con la fiamma ridotto

• Funzionamento continuo affidabile del forno


Applicazioni tipiche
I tubi radianti a U Cr25Ni35 possono essere utilizzati in:

• Forni per trattamenti termici

• Forni di ricottura

• Forni di tempra

• Forni di tempra

• Forni di cementazione

• Forni continui

• Forni a suola a rulli

• Forni in atmosfera protettiva

• Linee di lavorazione dell'acciaio

• Apparecchiature per il riscaldamento industriale


Sono particolarmente adatti per applicazioni che richiedono sistemi di riscaldamento indiretto personalizzati ad alta temperatura.

Processo di produzione
A seconda del disegno e della struttura del prodotto, la produzione può includere:
Preparazione del materiale → Produzione del tubo → Fabbricazione di piegature/gomiti → Assemblaggio → Saldatura → Fabbricazione della piastra di montaggio → Assemblaggio dell'isolamento → Ispezione dimensionale → Ispezione finale

I principali controlli di produzione includono:

• Precisione del diametro del tubo

• Rettilineità del tubo

• Precisione della distanza centrale

• Geometria della curva a U

• Qualità della saldatura

• Dimensioni complessive

• Allineamento della piastra di montaggio

• Adattamento del blocco isolante


Questi fattori influiscono direttamente sulla precisione dell'installazione e sulle prestazioni del servizio a lungo termine.

Principali vantaggi del prodotto
Materiale resistente al calore Cr25Ni35
Adatto per ambienti impegnativi di forni industriali.
Specifiche personalizzate Ø124 × Ø108 × 1597 mm
Prodotto secondo specifiche esigenze di installazione del forno.
Struttura compatta a forma di U
Fornisce un percorso di riscaldamento esteso senza richiedere eccessivo spazio nel forno.
Fornitura di assemblaggio completo
Tubo radiante, blocchi isolanti e base di montaggio possono essere forniti insieme.
Produzione basata su disegni
Dimensioni e dettagli strutturali possono essere personalizzati secondo i disegni del cliente.
Capacità di sostituzione
I tubi radianti esistenti possono essere riprodotti secondo campioni, disegni o dimensioni misurate.

Controllo di qualità
A seconda dei requisiti del progetto, l’ispezione può includere:

• Verifica dei materiali

• Ispezione della composizione chimica

• Ispezione del diametro esterno/interno

• Controllo dimensionale

• Ispezione a distanza centrale

• Ispezione delle saldature

• Ispezione della geometria di piega

• Ispezione della piastra di montaggio

• Ispezione finale dell'assemblaggio


I requisiti di ispezione speciali possono essere confermati prima della produzione.

Perché scegliere la lega FH®?
FH® Alloy è specializzata nella produzione di componenti personalizzati in lega resistente al calore per forni industriali e apparecchiature per il trattamento termico.

La nostra gamma di tubi radianti comprende:

• Tubi radianti a forma di U Cr25Ni35

• HU Tubi Radianti a U

• Tubi Radianti Tipo P

• Tubi Radianti Tipo I

• Tubi Radianti Dritti

• Tubi radianti a gas

• Tubi radianti di forma speciale

• Assemblaggi di tubi radianti personalizzati


Produciamo anche rulli per forni, tubi di fusione centrifuga, dispositivi per trattamenti termici, vassoi, cestelli e altri componenti per forni.

Richiedi un preventivo
Per un preventivo accurato, inviateci:

• Disegno tecnico

• Grado del materiale

• Diametro esterno

• Diametro interno o spessore della parete

• Lunghezza totale

• Distanza dal centro

• Raggio di curvatura a U

• Dimensioni della piastra di montaggio

• Temperatura operativa

• Atmosfera della fornace

• Quantità richiesta


Invia il tuo disegno o le specifiche del tubo radiante esistente a FH® Alloy per la revisione tecnica e il preventivo.

Domande frequenti
Q1: Potete produrre tubi radianti a forma di U Cr25Ni35 secondo il nostro disegno?
SÌ. FH® Alloy supporta una produzione completamente personalizzata basata sui disegni del cliente, sulle dimensioni del forno e sui campioni esistenti.

Q2: È possibile modificare le dimensioni Ø124 × Ø108 × 1597 mm?
SÌ. È possibile personalizzare il diametro del tubo, la lunghezza, l'interasse, il raggio di curvatura e le dimensioni complessive.

Q3: Potete fornire insieme i blocchi isolanti e la piastra di montaggio?
SÌ. Il tubo radiante a U può essere fornito come gruppo completo con blocchi isolanti, piastre di montaggio e relativi componenti di installazione.

Q4: Questo prodotto può essere utilizzato come tubo radiante sostitutivo?
SÌ. Possiamo riprodurre tubi radianti esistenti secondo disegni, campioni, fotografie o dimensioni misurate.

D5: È possibile utilizzare un'altra lega al posto del Cr25Ni35?
SÌ. Il materiale può essere selezionato in base alla temperatura operativa effettiva, all'atmosfera del forno, alle condizioni del bruciatore e alla durata prevista.

Q6: Quali informazioni sono necessarie per il preventivo?
E' preferibile un disegno tecnico. Si prega di fornire anche il materiale, le dimensioni, la temperatura operativa, l'atmosfera del forno e la quantità.
