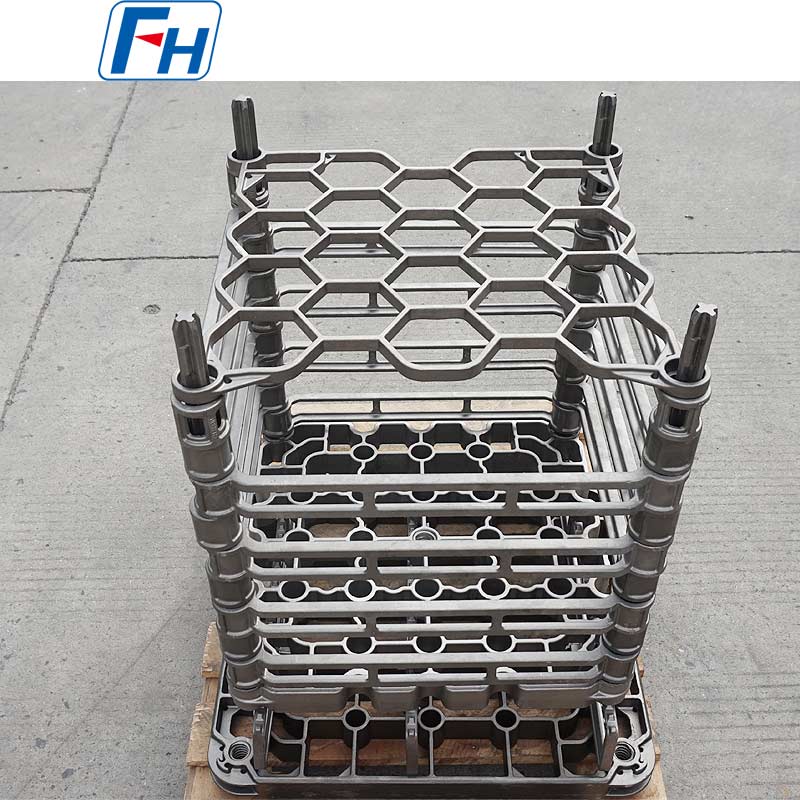

1.4859 Dispositivi per forni a vassoio spingitore raffreddati ad acqua ad alta temperatura in lega HK

I. Concetto fondamentale e principio di funzionamento
1. Principio di funzionamento: All'interno di un forno a spinta, i vassoi (navi/vettori) carichi di pezzi poggiano su rotaie fisse. Uno spintore idraulico o meccanico li fa avanzare ad intermittenza, passo dopo passo, secondo un ciclo prestabilito. I vassoi passano in sequenza attraverso zone di processo quali preriscaldamento, riscaldamento, immersione e raffreddamento/raffreddamento lento.

2. Composizione dell'attrezzatura: È costituito principalmente dai vassoi che trasportano i pezzi e dal sistema di binari che supporta e guida il movimento del vassoio. Insieme, formano un inseparabile sistema tribologico ad alta temperatura.

3. Sfida principale: Questo sistema deve risolvere tre problemi principali in condizioni operative estreme di alta temperatura (fino a 950°C), carico pesante (diverse tonnellate per vassoio) e funzionamento continuo a lungo termine: deformazione da scorrimento ad alta temperatura, ossidazione/carburazione e resistenza all'attrito e all'usura.

II. Nucleo del design: ridurre l'attrito e prevenire gli inceppamenti
Questa è l'anima del design delle attrezzature per forni a spinta. Un attrito eccessivo porta a: aumento drastico del carico dello spintore, movimento non sincronizzato del vassoio o addirittura incidenti di "accumulo".

1. Ottimizza la coppia di attrito:

• Accoppiamento dei materiali: le coppie classiche includono binari Inconel da 600 piedi RA330 o binari in metallo con piedi rivestiti in ceramica.
• Condizioni della superficie: le superfici di contatto devono essere lisce ma non rifinite a specchio (una certa rugosità aiuta a formare una pellicola protettiva di ossido lubrificante).

2. Ridurre l'area di contatto:

• Progettare i piedi come strisce strette o cuscinetti discreti anziché a contatto completo con il viso.
• Scanalature trasversali sono realizzate sulla superficie inferiore dei piedi di supporto per ridurre sia il peso che l'area di contatto.

3. Conto per la compensazione della dilatazione termica:

• I vassoi e le guide laterali subiscono una significativa dilatazione termica lungo la direzione della lunghezza durante il funzionamento. Nella progettazione devono essere rispettati i giochi di dilatazione per garantire che i vassoi possano scorrere liberamente anche quando espansi, senza estrusioni reciproche o inceppamenti contro il corpo del forno.

4. Equilibrio tra leggerezza e alta resistenza:

• Rinforzare le principali aree portanti (piedini, telaio) e utilizzare griglie per ridurre il peso nelle aree non critiche (centro del vassoio) per ridurre la resistenza alla spinta e il consumo energetico.

III. Applicazione tipica

• Linee di cementazione e tempra per ingranaggi per impieghi gravosi: trasportano ingranaggi di trasmissione di grandi dimensioni.
• Linee di trattamento termico continuo per anelli di cuscinetti: lavorazione di grandi volumi di piste di cuscinetti.
• Forgiatura di linee di normalizzazione isotermiche grezze.

IV. Sommario
L'attrezzatura del forno a vassoio spintore non è un semplice contenitore, ma un sistema meccanico ad alta temperatura preciso e dinamico. Serve come unità di esecuzione fisica che traduce la teoria del processo di trattamento termico continuo in una produzione stabile, efficiente e su larga scala. La principale contraddizione progettuale risiede nella necessità di essere sufficientemente robusti da resistere a carichi pesanti ad alta temperatura pur rimanendo sufficientemente lisci da poter essere facilmente spinti in avanti.
Un eccellente sistema di fissaggio del forno a vassoio a spinta riflette una profonda conoscenza della scienza dei materiali (leghe ad alta temperatura), della tribologia, della meccanica strutturale e del controllo dell'espansione termica. Investire e mantenere meticolosamente questo sistema è la pietra angolare per garantire che la linea di produzione del forno a vassoio a spinta raggiunga "tempi di attività elevati, bassi costi di manutenzione e risultati di alta qualità". Sì può dire che "il movimento fluido dei vassoi garantisce una produzione regolare".

Tabella dei gradi dei materiali:

Domande frequenti:

D: Come fornire una richiesta?

A: Passaggio 1, forniscici alcuni dettagli sul forno, sulla temperatura operativa, sul metodo di raffreddamento, sul peso di caricamento del forno e così via;

Passaggio 2, è meglio fornire disegni 3D;

Passaggio 3, quando disponiamo di dettagli sufficienti, possiamo progettare i disegni dei prodotti e quotarli di conseguenza;

D: Quando posso ottenere il prezzo?

A: Di solito citiamo entro 24 ore dalla ricezione della richiesta (eccetto fine settimana e festivi). Se hai molta urgenza di conoscere il prezzo, inviaci un'e-mail o contattaci in altri modi in modo che possiamo offrirti un preventivo.

D: Quando effettuerà la consegna? /Qual è il tempo di consegna?

A: -Ordine del campione: 35 giorni dal ricevimento del pagamento completo.

-Ordine in stock: 10 giorni dal ricevimento del pagamento completo

-Ordine OEM: 30 giorni dal ricevimento del deposito.

D: qual è il vostro servizio post-vendita?

A: 1 anno di garanzia per tutti i tipi di prodotti;

Se trovi accessori difettosi per la prima volta, ti forniremo gratuitamente le nuove parti da sostituire nell'ordine successivo. In qualità di produttore esperto, puoi essere certo della qualità e del servizio post-vendita.

D: Qual è la condizione di pagamento?

R: T/T

Pagamento <=USD 10000, 100% in anticipo. Pagamento>USD 10000, 50% T/T in anticipo, saldo prima della spedizione.

D: Qual è il metodo di spedizione?

A: Trasportato tramite DHL, UPS, EMS, Fedex, trasporto aereo, trasporto marittimo o trasporto ferroviario.
