Panoramica del prodotto
Lega FH® produce tubi radianti di tipo W personalizzati per forni industriali per trattamento termico, progettati per applicazioni di riscaldamento indiretto in cui sono richiesti trasferimento di calore stabile, resistenza alle alte temperature e affidabilità strutturale a lungo termine.

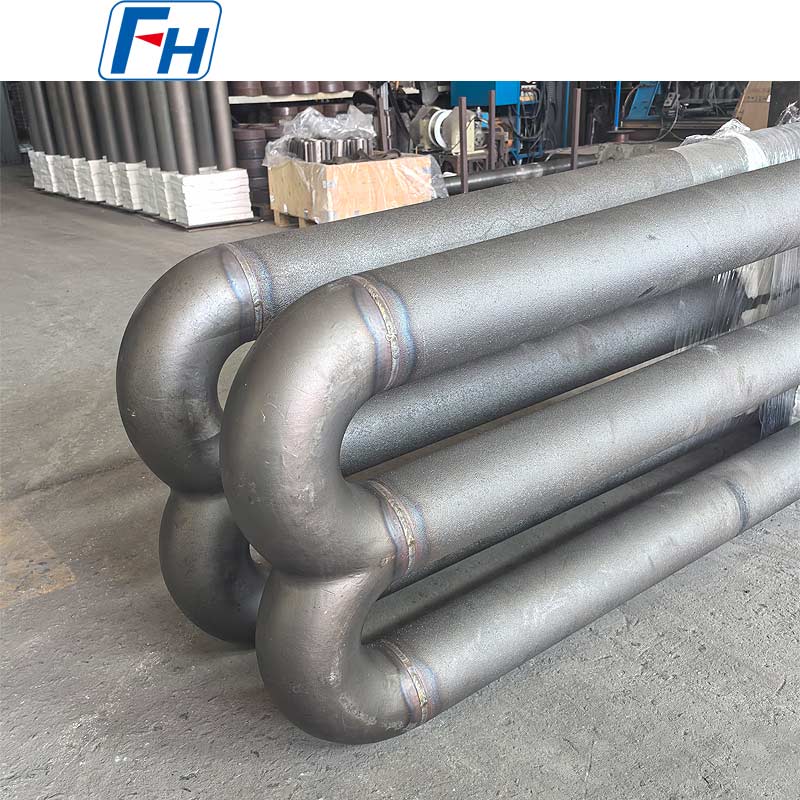

Questo tubo radiante a forma di W è realizzato in lega HT resistente al calore con una dimensione complessiva di 1860×610 mm. La sua configurazione a W multi-pass fornisce un'ampia superficie radiante effettiva all'interno di uno spazio del forno relativamente compatto, rendendolo adatto a forni industriali che richiedono un riscaldamento efficiente e uniforme.
Ogni tubo radiante può essere prodotto in base alle dimensioni del forno, alla disposizione del bruciatore, al design della flangia, al diametro del tubo e alle condizioni operative del cliente.

Specifiche del prodotto

Sono disponibili dimensioni, materiali, diametri dei tubi e strutture delle flange personalizzati in base ai disegni o alle condizioni operative del forno.

Cos'è un tubo radiante di tipo W?
Un tubo radiante di tipo W è un componente di riscaldamento indiretto del forno costituito da diverse sezioni di tubo rettilineo collegate tramite curve di ritorno per formare un percorso del gas a forma di W.
Durante il funzionamento del forno i gas caldi della combustione attraversano il passaggio interno del tubo radiante. Il calore viene trasferito attraverso la parete del tubo in lega resistente al calore e irradiato nella camera del forno, senza che i gas di combustione entrino in contatto diretto con i pezzi.
Questo design è comunemente utilizzato quando l'atmosfera del forno o la superficie del prodotto deve rimanere isolata dai prodotti della combustione.
Rispetto ai design più semplici, diritti o a U, la configurazione a W può fornire una superficie radiante più ampia all'interno della camera del forno disponibile.

Caratteristiche principali del nostro tubo radiante di tipo HT W
Costruzione in lega resistente al calore HT
Il tubo è realizzato in lega resistente al calore di grado HT, selezionata per ambienti impegnativi in forni ad alta temperatura.
Il materiale garantisce una buona resistenza a:

• Ossidazione ad alta temperatura

• Cicli ripetuti di riscaldamento e raffreddamento

• Deformazione termica

• Attacco all'atmosfera della fornace

• Servizio a temperatura elevata a lungo termine


La selezione del materiale può anche essere regolata in base alla temperatura del forno, all'atmosfera e alla durata prevista.

Ampia superficie riscaldante radiante
La configurazione a W crea più sezioni di riscaldamento all'interno di un unico gruppo di tubi radianti.
Ciò contribuisce ad aumentare la superficie radiante disponibile e consente ai progettisti di forni di utilizzare in modo efficiente la camera di riscaldamento.
La configurazione da 1860 × 610 mm qui mostrata è realizzata per l'installazione specifica del forno del cliente.

Progettato su misura per l'installazione del forno
I tubi radianti non sono prodotti di base standard.
Le dimensioni normalmente devono corrispondere a quelle esistenti:

• Camera del forno

• Bruciatore

• Recuperatore

• Flangia di montaggio

• Parete della fornace

• Supporti per tubi

• Requisiti del flusso di gas


FH® Alloy può produrre tubi radianti W secondo un disegno 2D, un modello 3D o un campione fisico esistente.
Se il cliente non dispone di un disegno completo, è possibile fornire anche informazioni operative per la valutazione ingegneristica.

Costruzione di forni per carichi pesanti

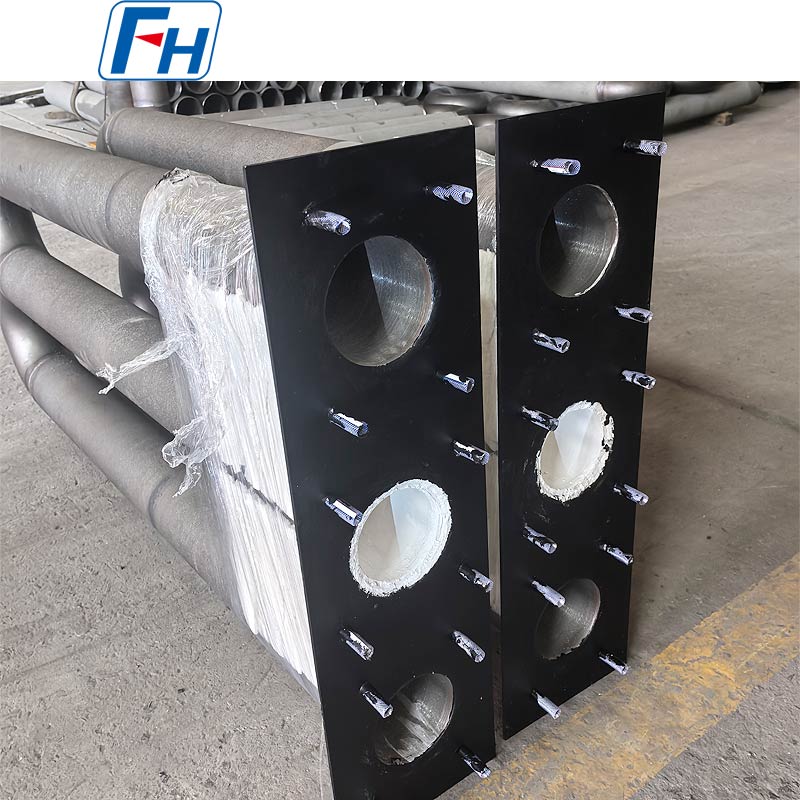

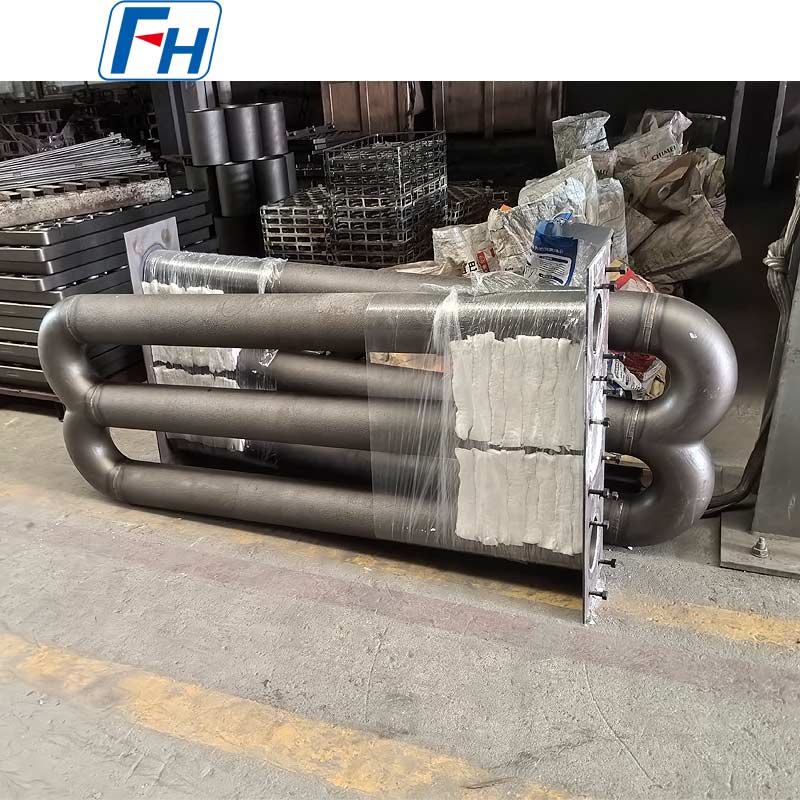

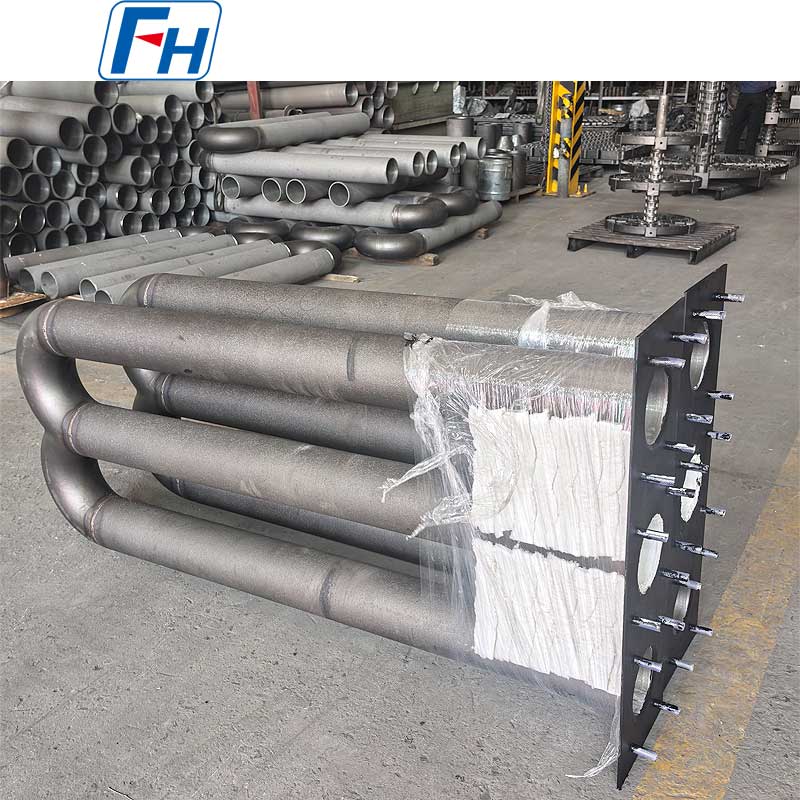

Il tubo radiante W mostrato nell'immagine del prodotto utilizza una robusta struttura multisezione con flangia di montaggio integrata.
Le aree critiche come i collegamenti dei tubi, le curve di ritorno e le interfacce delle flange sono prodotte con attenzione alla precisione dimensionale perché queste aree sono particolarmente importanti per un funzionamento affidabile in cicli termici ripetuti.

Applicazioni tipiche
I tubi radianti FH® Alloy W tipo possono essere utilizzati in un'ampia gamma di sistemi di riscaldamento industriale, tra cui:

• Forni per trattamenti termici

• Forni continui

• Forni di ricottura

• Forni di cementazione

• Forni di tempra

• Forni a suola a rulli

• Forni di riscaldo industriali

• Forni in atmosfera protettiva

• Forni per la lavorazione dei metalli


Sono particolarmente adatti per applicazioni dove sono richiesti riscaldamento indiretto e atmosfera controllata del forno.

Perché la lega HT viene utilizzata per i tubi radianti dei forni
I tubi radianti sono continuamente esposti a severe condizioni operative.
Durante il servizio, il tubo può subire elevate temperature interne del gas, temperature esterne del forno, ossidazione e ripetute dilatazioni e contrazioni termiche.
Pertanto, il materiale del tubo radiante deve fornire una resistenza meccanica superiore alla temperatura ambiente.
La lega resistente al calore HT è progettata per applicazioni a temperature elevate e può fornire la combinazione di resistenza all'ossidazione e stabilità strutturale alle alte temperature richiesta per i componenti dei forni industriali.
Tuttavia, il materiale corretto dovrebbe essere sempre selezionato in base alle condizioni operative effettive.
FH® Alloy può produrre tubi radianti in diversi gradi di leghe resistenti al calore a seconda di:
Temperatura di esercizio · Atmosfera del forno · Tipo di bruciatore · Dimensioni dei tubi · Ciclo di riscaldamento · Durata di vita prevista

Produzione di tubi radianti di tipo W personalizzati
FH® Alloy si concentra su componenti di forni personalizzati piuttosto che solo su prodotti di dimensioni standard.
Per i tubi radianti tipo W possiamo personalizzare:
Configurazione del tubo
Sono disponibili modelli di tipo W, tipo U, tipo I, tipo M, tipo P, tipo dritto e tubi radianti speciali piegati.
Dimensioni
I seguenti parametri possono essere realizzati in base al vostro disegno:

• Lunghezza totale

• Larghezza complessiva

• Diametro esterno del tubo

• Spessore della parete del tubo

• Distanza dal centro

• Raggio di curvatura

• Dimensioni della flangia

• Posizioni dei fori di montaggio


Material
Possono essere forniti diversi gradi di leghe resistenti al calore in base alle condizioni operative e alle esigenze del cliente.
Flangia e struttura di montaggio
Flange, piastre di montaggio e strutture di collegamento possono essere prodotte per adattarsi all'installazione del forno esistente.

Produzione di tubi radianti e controllo qualità
Per migliorare la coerenza dimensionale e l'affidabilità del servizio, FH® Alloy controlla le importanti fasi di produzione di ciascun tubo radiante personalizzato.
Le tipiche procedure di produzione e ispezione includono:
Preparazione del materiale → Lavorazione del tubo → Preparazione di piegature/connessioni → Assemblaggio → Saldatura → Ispezione dimensionale → Ispezione della superficie → Ispezione finale → Imballaggio
A seconda del progetto e delle specifiche del cliente, è possibile fornire anche materiale aggiuntivo o documentazione di controllo qualità.

Informazioni richieste per il preventivo
Per un preventivo più rapido, inviateci:

1. Disegno del tubo radiante

2. Diametro esterno del tubo and wall thickness

3. Dimensioni complessive

4. Specifica del materiale

5. Temperatura operativa

6. Atmosfera della fornace

7. Bruciatore type

8. Quantità richiesta


Se non è disponibile il disegno completo potete inviarci le foto del tubo radiante esistente insieme alle principali dimensioni e condizioni di funzionamento del forno.
Il nostro team di ingegneri può valutare le informazioni prima della produzione.

Perché scegliere la lega FH®?
FH® Alloy è specializzata nella produzione di componenti per forni in leghe resistenti al calore per applicazioni di trattamento termico industriale.
La nostra gamma di prodotti comprende:

• Tubi radianti

• Rulli del forno

• Apparecchi per trattamenti termici

• Vassoi per trattamenti termici

• Cestelli per trattamenti termici

• Griglie del forno

• Tubi colati centrifughi

• Getti in leghe resistenti al calore

• Accessori per forni personalizzati


Supportiamo la personalizzazione basata su disegni e applicazioni per progetti di sostituzione e nuovi progetti di forni.

Tubi radianti personalizzati di tipo W in lega FH®
Cerchi un produttore di tubi radianti tipo W per il tuo forno di trattamento termico?
FH® Alloy fornisce tubi radianti in lega resistente al calore personalizzati in base ai vostri disegni e alle effettive condizioni operative del forno.
Inviaci il tuo disegno, dimensioni, specifiche del materiale e temperatura di esercizio per valutazione tecnica e preventivo.

Domande frequenti
Q1: Potete produrre tubi radianti tipo W da 1860×610 mm?
SÌ. FH® Alloy può produrre questo tubo radiante di tipo HT W e può anche personalizzare le dimensioni in base al design del forno.

Q2: Qual è il vantaggio di un tubo radiante di tipo W?
La struttura a W crea un percorso di riscaldamento multi-passaggio più lungo e una superficie radiante più ampia all'interno di un'area di installazione del forno relativamente compatta.

Q3: È possibile personalizzare il diametro del tubo e lo spessore della parete?
SÌ. È possibile personalizzare il diametro del tubo, lo spessore della parete, l'interasse, il raggio di curvatura, le dimensioni complessive e le strutture di connessione.

Q4: Potete fornire insieme la piastra di montaggio e i blocchi isolanti?
SÌ. Il tubo radiante può essere fornito come gruppo completo con piastre di montaggio, blocchi isolanti, prigionieri e relativi componenti di installazione.

Q5: Il materiale HT può essere sostituito da un'altra lega?
SÌ. Il materiale può essere selezionato in base alla temperatura operativa, all'atmosfera del forno, alle condizioni del bruciatore e alla durata prevista.

Q6: È possibile riprodurre un tubo radiante di tipo W esistente?
SÌ. I tubi sostitutivi possono essere prodotti in base a disegni originali, campioni, fotografie o dimensioni misurate.
