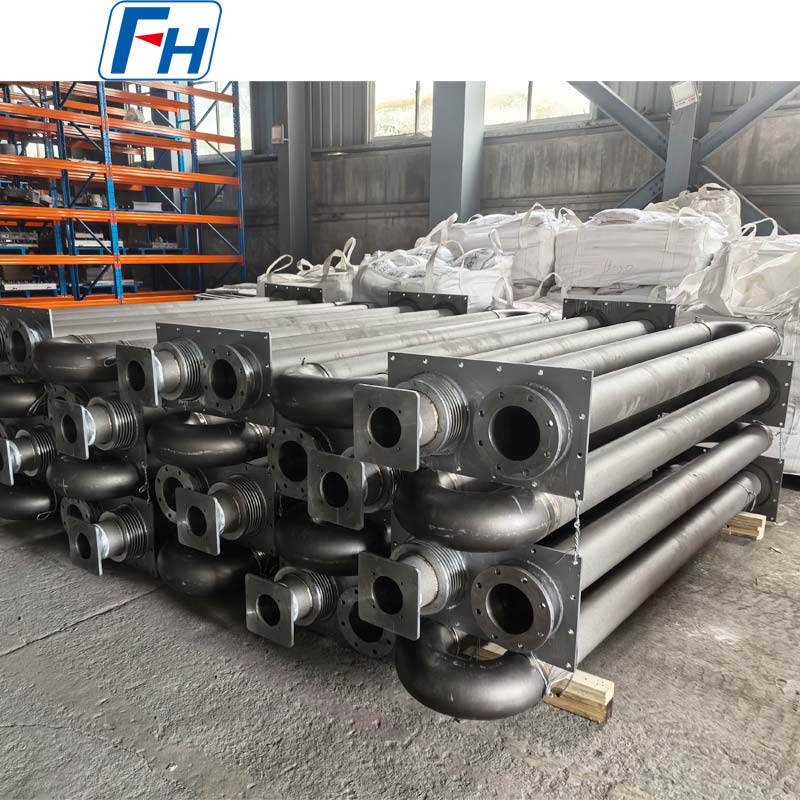

Tubo Radiante a U per Forni Industriali
I tubi radianti a forma di U in lega FH® sono progettati per applicazioni di riscaldamento indiretto in forni industriali per trattamento termico. La struttura a forma di U fornisce un'ampia superficie di trasferimento del calore mantenendo l'atmosfera di combustione separata dalla camera del forno, contribuendo a ottenere un riscaldamento del forno stabile e uniforme.

Realizzati con leghe resistenti alle alte temperature, i nostri tubi radianti possono essere personalizzati in base alla temperatura operativa, all'atmosfera del forno, alle dimensioni dei tubi, al design del bruciatore e alle condizioni di servizio.

Caratteristiche principali

• Elevata resistenza all'ossidazione e alla corrosione ad alta temperatura

• Buona resistenza e stabilità dimensionale a temperature elevate

• Progettato per un trasferimento di calore radiante efficiente e uniforme

• Adatto per forni industriali continui e discontinui

• Diametro del tubo personalizzato, spessore della parete, lunghezza e dimensioni della curva a U
• Disponibili in vari acciai inossidabili resistenti al calore e leghe a base di nichel

• Realizzazione secondo i disegni del cliente o le dimensioni del forno esistente

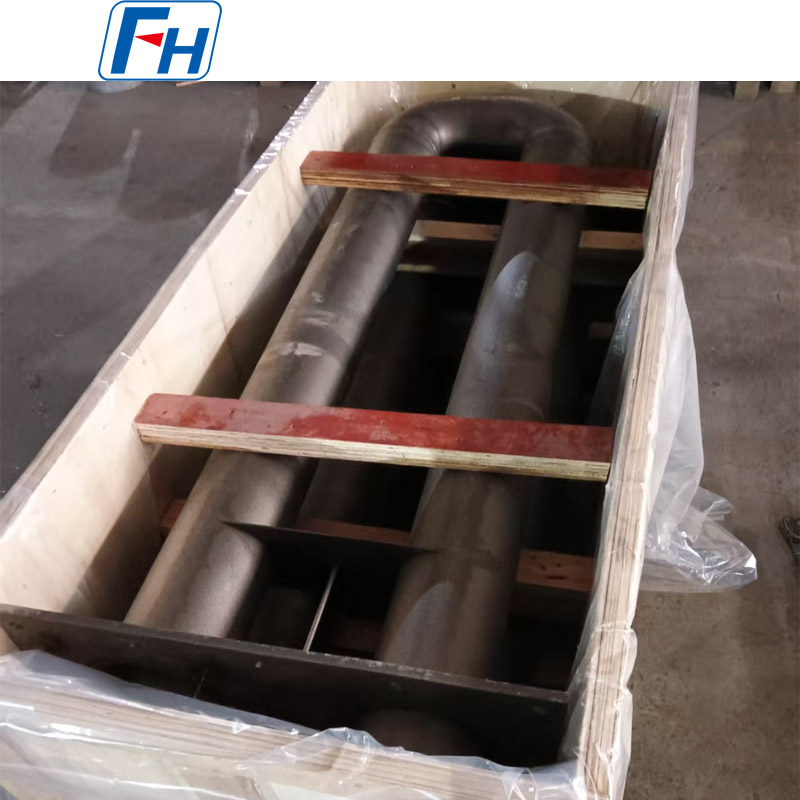

• Ispezione disponibile prima della spedizione


Specifiche tipiche

Applicazioni tipiche
I tubi radianti a U trovano largo impiego in:

• Forni per trattamenti termici

• Forni di cementazione

• Forni di ricottura

• Forni di tempra

• Forni continui

• Forni a suola a rulli

• Forni batch

• Forni di riscaldo industriali

• Linee di lavorazione dell'acciaio

• Apparecchiature per il trattamento termico dei metalli


T Sono particolarmente adatti per sistemi di forni che richiedono riscaldamento indiretto e atmosfere controllate.

Opzioni di materiali in lega resistenti al calore
La selezione del materiale è fondamentale per la durata di servizio del tubo radiante.

A seconda della temperatura del forno, dell'atmosfera e delle condizioni del ciclo termico, FH® Alloy può produrre tubi radianti da diversi gradi di leghe resistenti al calore, tra cui:

• Leghe resistenti al calore tipo 1.4848 / AISI 309

• Leghe resistenti al calore tipo 1.4849 / AISI 310

• 1.4852 leghe resistenti al calore

• 2.4879 gradi di leghe per alte temperature

• Leghe resistenti al calore ad alto contenuto di Ni e alto Cr

• Leghe a base di nichel per condizioni di forno più impegnative


Il materiale finale deve essere selezionato in base alla temperatura operativa effettiva, all'atmosfera del forno, al carico e alla durata prevista.

Tabella di selezione dei materiali

Produzione e fabbricazione
A seconda del design, i tubi radianti a U possono essere realizzati utilizzando una combinazione di:
Colata centrifuga/colata statica → lavorazione meccanica → assemblaggio di tubi → fabbricazione di curve a U → saldatura → controllo dimensionale → finitura superficiale → controllo finale

Per i tubi radianti di grandi dimensioni o ad alta temperatura particolare attenzione viene posta a:

• Rettilineità del tubo

• Consistenza dello spessore della parete

• Qualità della saldatura

• Geometria della curva a U

• Dimensioni complessive

• Resistenza alla deformazione ad alta temperatura


Ciò aiuta a ridurre i guasti prematuri causati da stress termico, ossidazione e distorsione dimensionale.

Progettato per il servizio di forni ad alta temperatura
I tubi radianti funzionano con cicli ripetuti di riscaldamento e raffreddamento. I meccanismi di guasto comuni includono:

• Ossidazione ad alta temperatura

• Fatica termica

• Deformazione da scorrimento

• Piegatura del tubo

• Rottura della saldatura

• Surriscaldamento locale

• Corrosione ad alta temperatura


FH® Alloy valuta quindi il design del tubo radiante in base alle effettive condizioni del forno del cliente invece di selezionare il materiale solo in base alla temperatura nominale.
Per una selezione più accurata del materiale, si consiglia di fornire:
Temperatura di funzionamento atmosfera del forno trafilatura del tubo tipo di bruciatore durata prevista.

Tubi radianti a forma di U personalizzati
Produciamo tubi radianti a U secondo i disegni del cliente e le esigenze del forno.
I parametri personalizzati includono:

• Diametro esterno

• Diametro interno

• Spessore della parete

• Lunghezza del tubo dritto

• Raggio di curvatura a U

• Altezza totale

• Dimensioni di connessione

• Dimensioni della flangia

• Interfaccia del bruciatore

• Grado del materiale

• Requisiti di saldatura


I tubi radianti esistenti possono essere realizzati anche su campione, disegno o rilievo dimensionale.

Ispezione di qualità
A seconda dei requisiti del progetto, l’ispezione può includere:

• Analisi della composizione chimica

• Controllo dimensionale

• Ispezione visiva

• Ispezione delle saldature

• Test delle proprietà meccaniche

• Ispezione della superficie

• Verifica dei materiali in lega resistente al calore


Ulteriori requisiti di ispezione possono essere discussi prima della produzione.

Perché scegliere la lega FH®?
FH® Alloy è specializzata in componenti personalizzati in lega resistente al calore per forni industriali e apparecchiature per il trattamento termico.
Le nostre capacità produttive coprono:

• Tubi radianti

• Rulli del forno

• Apparecchi per trattamenti termici

• Cesti da forno

• Vassoi del forno

• Componenti della ventola del forno

• Tubi colati centrifughi

• Getti in leghe resistenti al calore


Supportiamo la produzione OEM e basata su disegno per produttori di forni, impianti di trattamento termico, acciaierie e aziende di apparecchiature industriali in tutto il mondo.

Richiedi un preventivo
Per un preventivo accurato per il vostro Tubo Radiante a U, inviateci:

1. Disegno del prodotto

2. Diametro del tubo e spessore della parete

3. Dimensioni complessive

4. Grado del materiale

5. Temperatura operativa

6. Atmosfera della fornace

7. Quantità richiesta

8. Foto del tubo radiante esistente, se disponibili


Inviaci i tuoi requisiti di disegno o forno per la selezione e il preventivo dei materiali.
