Produttore di pale per ventole in lega di cobalto 6
Lega FH® produce pale e giranti personalizzate in lega di cobalto 6 per apparecchiature industriali che operano in condizioni di usura, corrosione e temperature elevate.

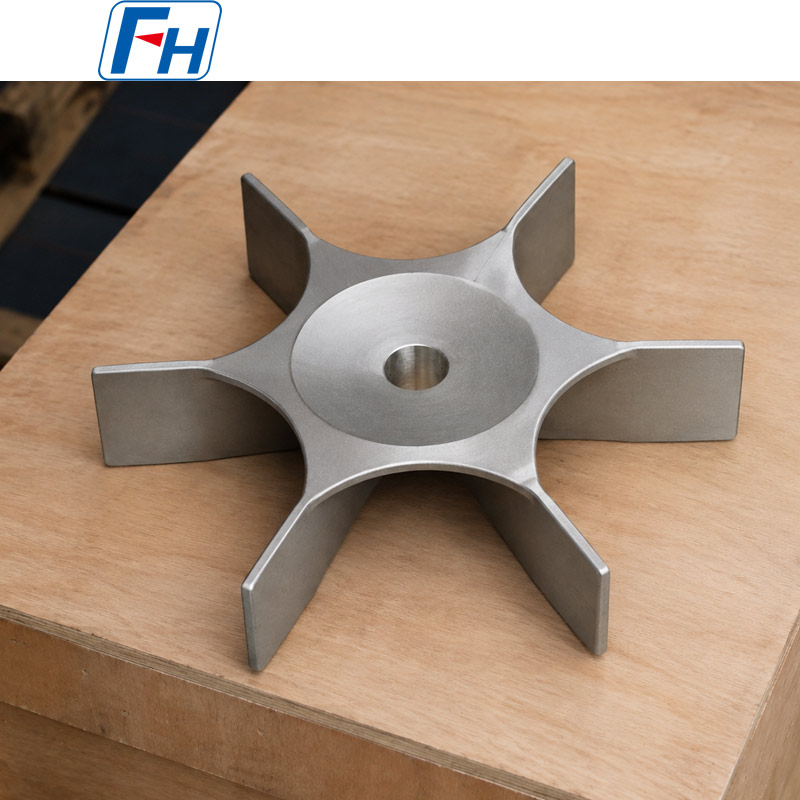

Il componente a sei pale mostrato è prodotto con un mozzo centrale integrato e radici delle pale rinforzate. La sua complessa geometria può essere prodotta mediante microfusione di precisione, seguita dalla lavorazione del foro e di altre superfici di connessione critiche.
Ogni pala del ventilatore può essere personalizzata in base al disegno del cliente, all'ambiente operativo, alle tolleranze dimensionali e ai requisiti di ispezione.

Specifiche del prodotto

Dimensioni, tolleranze, composizione chimica e criteri di accettazione sono confermati in base al disegno approvato dal cliente e alle specifiche dei materiali.

Tabella dei gradi dei materiali:

Perché utilizzare la lega di cobalto 6 per le pale dei ventilatori?
La lega di cobalto 6 appartiene a una famiglia di leghe a base di cobalto contenente cromo, tungsteno e carbonio. Questa famiglia di leghe è nota per la resistenza all'usura meccanica, comprese le prestazioni a temperature elevate, insieme a un'utile resistenza alla corrosione.
Queste caratteristiche rendono la lega di cobalto 6 adatta per pale di ventilatori, giranti e componenti rotanti esposti a combinazioni di attrito, erosione delle particelle, mezzi corrosivi e cicli termici.
Resistenza all'usura
La matrice in lega di cobalto-cromo e le fasi di carburo duro aiutano a resistere all'usura superficiale in ambienti operativi difficili.
Prestazioni a temperature elevate
Il materiale può mantenere prestazioni di usura utili in condizioni di temperatura elevata dove gli acciai convenzionali possono ammorbidirsi o subire danni superficiali accelerati.
Resistenza alla corrosione
La sua composizione contenente cromo fornisce resistenza alla corrosione in molti ambienti industriali, sebbene l'idoneità del materiale finale debba essere valutata rispetto al mezzo operativo effettivo.
Resistenza al contatto con i metalli
La lega di cobalto 6 viene spesso presa in considerazione per i componenti esposti a contatto strisciante, sfregamento o interazione intermittente metallo-metallo.
Capacità di casting complessa
La fusione a cera persa di precisione consente di produrre pale integrate, transizioni rinforzate e mozzi centrali come un unico componente, riducendo la necessità di giunti saldati multipli.

Caratteristiche del design delle pale della ventola
Il prodotto mostrato incorpora:

• Sei lame radiali integrate

• Mozzo centrale lavorato

• Transizioni lama-mozzo rinforzate

• Sezioni di supporto curve tra le pale

• Disposizione uniforme delle lame

• Altezza e angolazione della lama personalizzabili

• Foro albero lavorabile

• Costruzione in fusione monopezzo


La quantità di pale, il profilo, il passo, lo spessore, il diametro del mozzo e le dimensioni del foro possono essere modificati in base al progetto dell'attrezzatura del cliente.

Applicazioni tipiche
Le pale e le giranti dei ventilatori in lega di cobalto 6 possono essere utilizzate in:

• Sistemi di circolazione per forni industriali

• Apparecchiature per il trattamento del gas ad alta temperatura

• Macchinari per la lavorazione chimica

• Attrezzature per la miscelazione e l'agitazione

• Ambienti di processo corrosivi

• Gruppi rotanti resistenti all'usura

• Pompe e valvole specializzate

• Apparecchiature per il trattamento termico

• Macchinari petrolchimici

• Sistemi di azionamento industriale personalizzati


I requisiti di temperatura operativa, velocità, fluido, carico dell'albero e bilanciamento devono essere forniti prima della conferma del materiale e del processo.

Processo di microfusione di precisione
Un tipico percorso di produzione include:

1. Verifica disegno e producibilità

2. Produzione stampi e modelli in cera

3. Assemblaggio del modello in cera

4. Preparazione del guscio refrattario

5. Deparaffinazione e preriscaldamento del guscio

6. Fusione e colata di leghe di cobalto

7. Raffreddamento e solidificazione controllati

8. Rimozione conchiglia e pulizia del getto

9. Rimozione del sistema di gate

10. Levigatura e finitura superficiale

11. Lavorazione del foro del mozzo

12. Controllo dimensionale e superficiale

13. Marcatura finale e imballaggio per l'esportazione


Trattamento termico, equilibratura e test aggiuntivi possono essere eseguiti quando specificato dal cliente.

Opzioni di produzione personalizzata
FH® Alloy può personalizzare le seguenti caratteristiche:

• Diametro complessivo della girante

• Numero di lame

• Altezza e spessore della lama

• Angolo e orientamento della lama

• Diametro esterno del mozzo

• Diametro del foro dell'albero

• Sede per chiavetta o scanalatura interna

• Struttura di montaggio

• Tolleranze di lavorazione

• Rugosità superficiale

• Condizioni di fusione

• Livello di ispezione


La produzione può basarsi su un disegno 2D, un modello 3D, un campione o una specifica tecnica del cliente.

Ispezione e controllo qualità
I servizi di ispezione disponibili includono:

• Analisi della composizione chimica

• Identificazione positiva del materiale

• Controllo dimensionale

• Ispezione visiva

• Test con liquidi penetranti
• Test di durezza

• Controllo della rugosità superficiale

• Ispezione del foro lavorato

• Equilibratura statica o dinamica quando richiesto

• Ispezione di terze parti


Perché scegliere la lega FH®?

Fusione personalizzata in lega di cobalto
FH® Alloy produce componenti in lega di cobalto di forma speciale in base ai disegni del cliente anziché limitare la fornitura ai prodotti standard del catalogo.
Fusione e lavorazione integrate
La fusione a cera persa, la rettifica e la lavorazione possono essere coordinate attraverso un unico percorso di produzione, contribuendo a mantenere la coerenza dimensionale tra le pale e il mozzo centrale.
Supporto per geometrie complesse
La fusione monopezzo è adatta per pale di ventilatori e giranti con transizioni curve, radici delle pale rinforzate e strutture difficili da fabbricare.
Supporto per progetti di esportazione
I prodotti possono essere forniti con marcatura identificativa, documentazione di ispezione e imballo rinforzato in cassa di legno per spedizioni internazionali.

Informazioni richieste per il preventivo
Si prega di fornire:

• Disegno del prodotto o modello 3D

• Specifica del materiale

• Diametro totale

• Quantità di lama

• Dimensioni della lama

• Dimensioni del mozzo e del foro

• Tolleranze dimensionali

• Temperatura operativa

• Velocità di rotazione

• Mezzo operativo

• Requisiti di equilibrio

• Requisiti di ispezione

• Quantità richiesta


Invia il disegno della pala della ventola in lega di cobalto a FH® Alloy per la revisione tecnica e il preventivo

Domande frequenti
Q1: Quale materiale viene utilizzato per questa pala del ventilatore?
La designazione del materiale consigliato è Cobalt Alloy 6, una lega di cobalto-cromo-tungsteno selezionata per applicazioni che richiedono resistenza all'usura, resistenza alla corrosione e prestazioni a temperature elevate.

Q2: FH® Alloy può produrre la pala della ventola secondo il nostro disegno?
SÌ. FH® Alloy può personalizzare la quantità di pale, il profilo, l'angolo, lo spessore, la struttura del mozzo, il foro dell'albero e le tolleranze di lavorazione in base ai disegni del cliente.

Q3: La pala della ventola è fusa in un unico pezzo?
Il prodotto può essere realizzato come fusione a cera persa di precisione in un unico pezzo. Questo design elimina saldature multiple tra pala e mozzo e consente di incorporare transizioni rinforzate nella fusione.

Q4: Il foro centrale può essere completamente lavorato?
SÌ. Il foro centrale può essere fornito grezzo, grezzo o finito. Anche le sedi per chiavetta, le scanalature e altri elementi di connessione possono essere lavorati quando mostrato nel disegno.

Q5: È possibile eseguire il bilanciamento dinamico?
SÌ. È possibile organizzare l'equilibratura statica o dinamica quando nell'ordine di acquisto sono specificati la velocità operativa, il grado di equilibratura e i criteri di accettazione.

Q6: Quali documenti di ispezione sono disponibili?
La documentazione disponibile può includere il certificato del materiale, il rapporto sulla composizione chimica, il rapporto dimensionale, il rapporto sulla durezza, il rapporto sui coloranti penetranti e altri documenti di ispezione concordati.

Q7: Cosa è richiesto per la conferma del materiale?
Il cliente deve fornire la composizione chimica richiesta, lo standard applicabile o le specifiche del materiale approvato. FH® Alloy produrrà e ispezionerà il componente secondo i criteri di accettazione concordati.
