Pale del ventilatore saldate FH® 310s per forni ad alta temperatura

Pale e giranti saldate FH® | Circolazione del forno ad alta temperatura

Vantaggi principali

• Saldatura laser di precisione
  Processoo di saldatura TIG laser ibrido: apporto di calore minimo, penetrazione completa e giunzioni prive di spruzzi che resistono alla rottura per fatica termica.
• Resistenza alle alte temperature
  Fabbricato con leghe resistenti al calore: mantiene la geometria della lama e l'integrità strutturale a temperatura di esercizio del forno fino a 1150°C.
• Bilanciamento dinamico
  Ogni girante viene bilanciata dinamicamente prima della spedizione (ISO 1940 G6.3 o superiore): riduce le vibrazioni, prolunga la durata dei cuscinetti e garantisce un funzionamento silenzioso.
• Profili lama personalizzati
  Flusso radiale, curva all'indietro, curva in avanti o assiale: progettato per i vostri requisiti specifici di flusso d'aria e pressione.
• Costruzione robusta
  Attacchi rinforzati tra lama e mozzo e saldature distese: resiste ai cicli termici e alle elevate forze centrifughe.



Specifiche tecniche

Perché scegliere le pale del ventilatore saldate FH®?
1. Il ruolo critico dei ventilatori in circolazione
Nei forni per trattamento termico, i ventilatori di circolazione sono il cuore dell'uniformità della temperatura. Pale della ventola mal fabbricate:

• Crea vibrazioni che danneggiano i cuscinetti e i supporti del motore
• Genera un flusso d'aria irregolare: variazioni di temperatura attraverso il carico
• Crepe nelle saldature: possibile guasto catastrofico
• Deformarsi alla temperatura: efficienza ridotta e consumo energetico maggiore

Le giranti saldate FH® risolvono questi problemi.

2. Guida alla selezione dei materiali

3. Processo di produzione

Tipi di lama disponibili

Applicazioni
Tipi di forni:

• Ventilatori di circolazione sul tetto del forno a scatola
• Ventilatori di ricircolo del forno a pozzo
• Ventilatori da fondo per cabina
• Circolazione del forno a campana
• Ventilatori tangenziali per forni continui
• Circolazione del forno di tempra
• Ventilatori per forni di ricottura
• Ventilatori del forno di sinterizzazione
• Circolazione del forno di asciugatura

Settore:

• Negozi di trattamento termico
• Produzione di componenti automobilistici
• Trattamenti termici aerospaziali
• Forgiatura e fonderia
• Lavorazione acciaio e alluminio
• Forni per ceramica e vetro
• Forni per lavorazioni chimiche

Tabella dei gradi dei materiali:

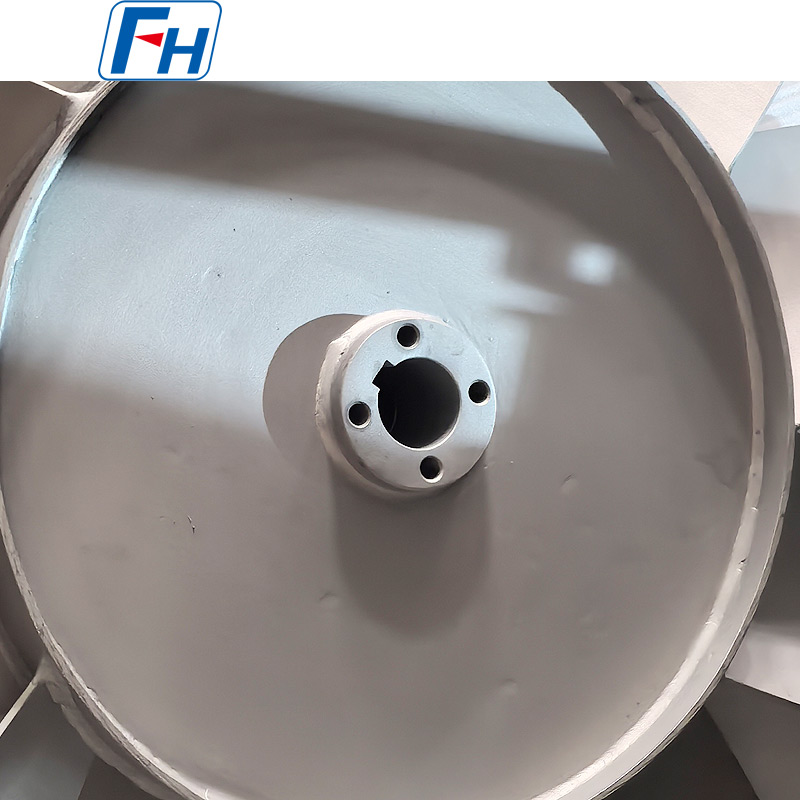

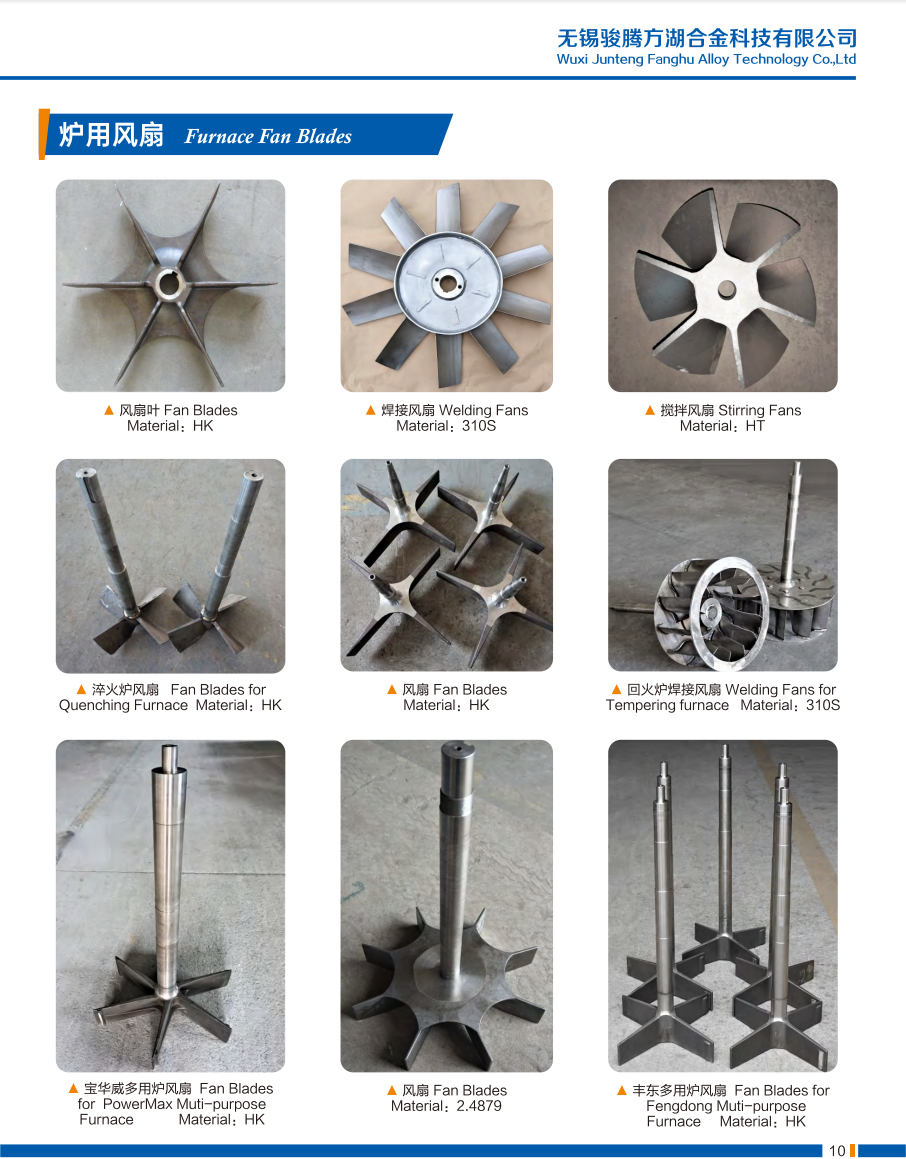

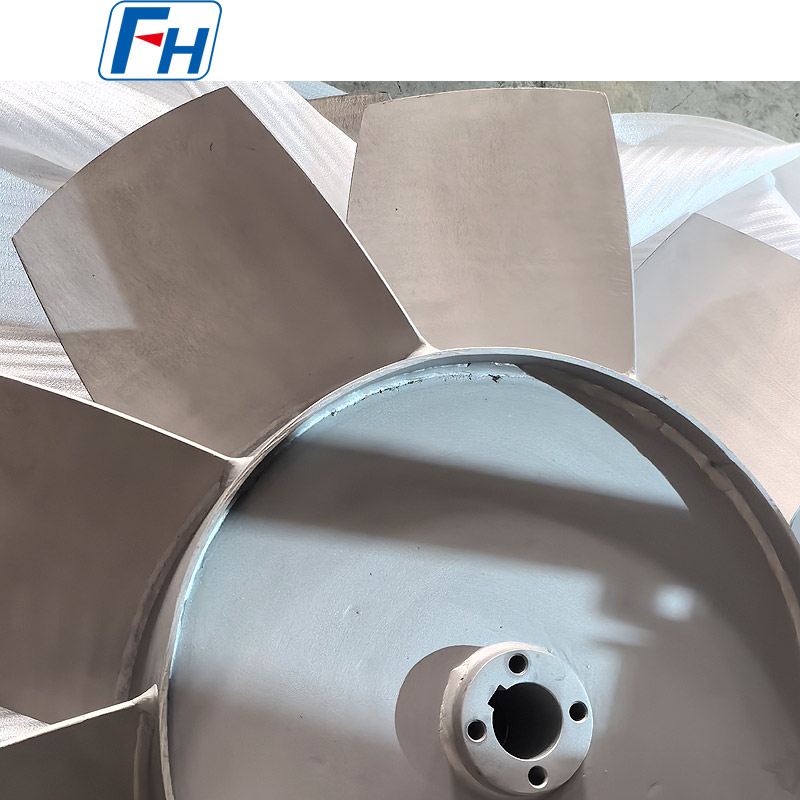

Foto autentiche delle pale della ventola saldate FH®

Processo di ordinazione
1. Fornire:

• Disegno delle dimensioni del ventilatore esistente (diametro, dimensione dell'albero, tipo di pala)
• Temperatura e atmosfera di funzionamento
• Potenza motore e giri/min
• Grado del materiale desiderato (o lasciaci consigliare)
• Grado di equilibratura richiesto (G6.3 standard, G2.5 opzionale)

2. Proponente FH®:

• Raccomandazione sui materiali in base alle vostre condizioni
• Ottimizzazione del profilo della lama per l'efficienza
• Disegno CAD per l'approvazione
• Prezzo e tempi di consegna

3. Produzione: 10–25 giorni lavorativi

4. La consegna include:

• Rapporto sul bilanciamento dinamico
• Certificato di prova dei materiali (MTC)
• Rapporto di controllo dimensionale
• Guida all'installazione e alla cura

Domande frequenti:

Q1: Quanto dureranno le pale del ventilatore saldate FH®?
R: La durata dipende dalla temperatura e dall'atmosfera. Aspettative tipiche: 310S a ≤700°C: 5–10 anni; 1,4849 a 950°C: 2–5 anni; Inconel a 1050°C: 1–3 anni. Si consiglia un'ispezione regolare ogni 6-12 mesi.

Q2: Quale materiale consigliato per il mio forno?
A: Per rinvenimento ≤700°C: 310S. Per cementazione a 950°C: 1.4849. Per >1000°C o atmosfere aggressive: Inconel 600/625. FH® fornisce consigli gratuiti sui materiali in base alle vostre condizioni specifiche.

D3: Perché il bilanciamento dinamico è importante?
R: Le pale della ventola sbilanciate causano usura dei cuscinetti, vibrazioni del forno, rumore, efficienza ridotta e rischio di rotture. FH® bilancia ogni set secondo lo standard ISO 1940 G6.3 minimo (G2.5 disponibile) e include un rapporto di bilanciamento.

Q4: È possibile riparare o decodificare il pallido della mia ventola esistente?
R: Sì. Per la riparazione: possiamo risaldare eventuali crepe o sostituire le lame danneggiate. Per il reverse engineering: inviaci le tue lame o i tuoi disegni usurati: misureremo, miglioreremo il materiale se possibile e produrremo una sostituzione diretta.

Q5: qual è la tua garanzia?
R: 12 mesi contro difetti di fabbricazione (crepe di saldatura, difetti di materiale, problemi di bilanciamento). La normale usura, la fatica termica e la corrosione non sono coperte, ma FH® ti consiglierà il materiale giusto per le tue condizioni per massimizzare la durata.
