Gruppo testa di spinta + catena FH® | Sistema di funzionamento continuo del forno

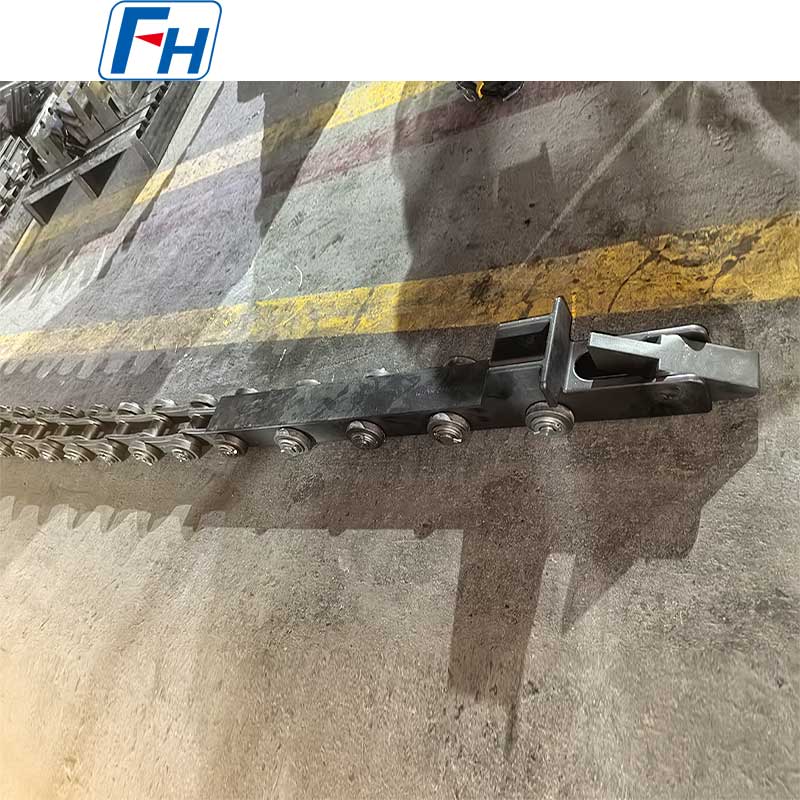

Gruppo catena con testa di spinta FH® | Sìstema di azionamento e trasporto del forno per carichi pesanti

Vantaggi principali

• Sìstema di catena con testa di spinta integrata
  Progettato come un gruppo completo: abbinamento perfetto tra testa di spinta, attacchi catena e ruota dentata di trasmissione.
• Elevata capacità di forza di spinta
  Il design rinforzato della testa di spinta resiste a carichi di spinta elevati: sposta le pile di vassoi pesanti attraverso il forno senza piegarsi o rompersi.
• Resistente al calore e all'usura
  Leghe ad alta temperatura e trattamento termico specializzato: resiste alla distorsione termica, all'abrasione e all'ossidazione negli ambienti delle fornaci.
• Trasmissione a catena di precisione
  Perni, boccole e piastre laterali lavorati con precisione: innesto fluido, allungamento ridotto e lunga durata.
• Configurazioni personalizzate
  Qualsiasi dimensione della testa di spinta, passo della catena, lunghezza e spazio degli accessori, progettata per il layout specifico del forno e le dimensioni del vassoio.

Specifiche tecniche

Componenteei del sistema

Perché scegliere i gruppi catena con testa di spinta FH®?
1. Ruolo critico nei forni continui
Il gruppo testa di spinta e catena è il cuore di un sistema di azionamento di un forno a spinta continua. Una cattiva progettazione porta a:

• Teste di spinta piegate o rotte – arresto del forno
• Allungamento o cedimento della catena: disallineamento e inceppamenti
• Movimento irregolare del vassoio: danno alla parte o danno al refrattario del forno
• Tempi di inattività elevati per manutenzione

I gruppi FH® sono progettati per garantire affidabilità.

2. Guida alla selezione dei materiali

3. Caratteristiche del progetto

Applicazioni
Tipi di forni:

• Forni continui a spinta (tempra, cementazione)
• Forni a suola a rulli (sezione push)
• Forni a nastro retinato (azionamento pesante)
• Forni a longheroni (meccanismo di trasferimento)
• Linea di ritorno del vassoio

Parti tipiche spostate:

• Cesti e vassoi carichi
• Pila di ingranaggi e alberi
• Anelli dei cuscinetti
• Vassoi di fissaggio

Tabella dei gradi dei materiali:

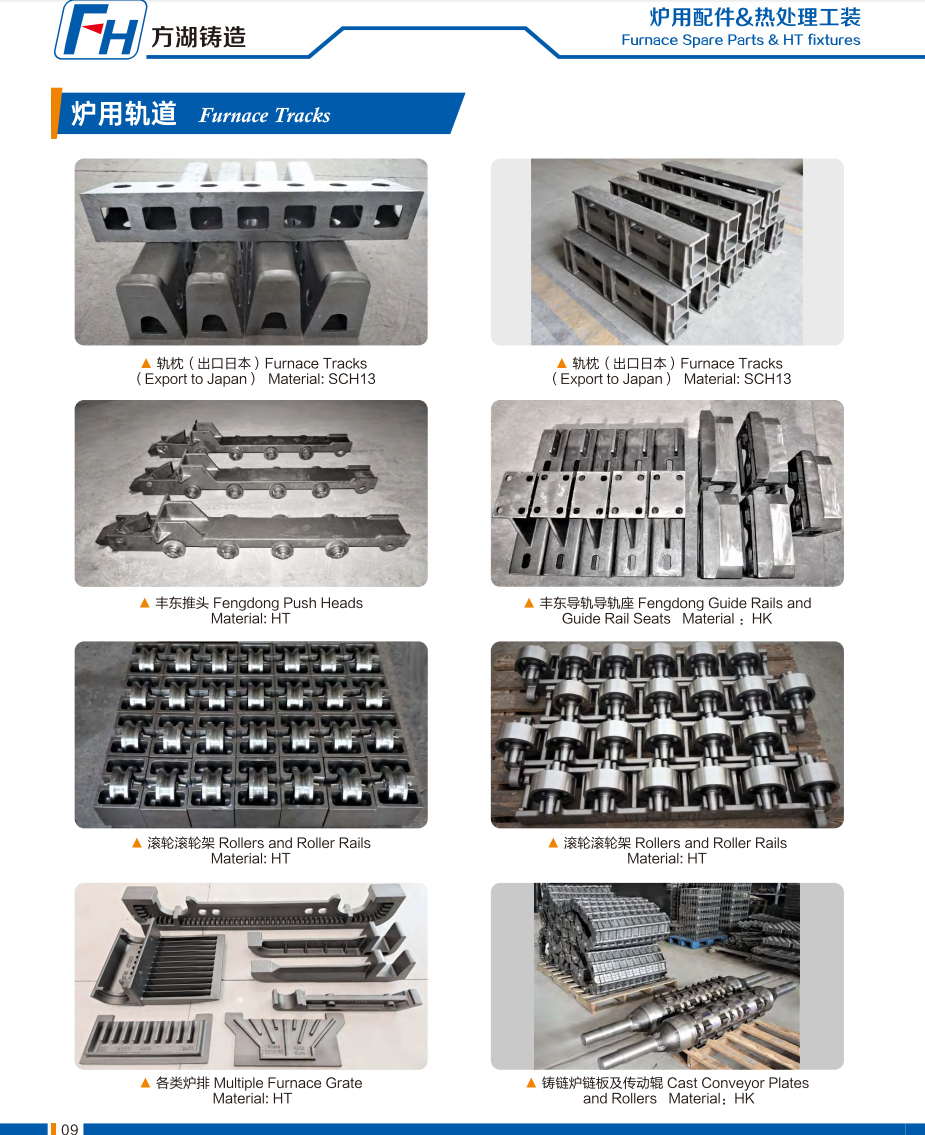

Foto autentiche degli apparecchi per il trattamento termico FH®

Processo di ordinazione

1. Fornire:

• Tipo di forno e meccanismo di azionamento (pignone, idraulico, coclea)
• Forza di spinta richiesta (o numero di vassoi caricati)
• Temperatura operativa (all'interno del forno rispetto alla zona fredda)
• Dimensioni vassoio/cestello e interfaccia di spinta
• Passo e lunghezza della catena richiesti
• Spaziatura degli accessori (distanza tra le teste di spinta)

2. Proponente FH®:

• Materiali consigliati per testa di spinta e catena
• Design della testa di spinta (forma, cuscinetto antiusura, guida)
• Specifiche della catena (passo, attacchi, trattamento termico)
• Disegno CAD per l'approvazione
• Prezzo e tempi di consegna

3. Produzione: 15–25 giorni lavorativi

4. La consegna include:

• Certificati di prova dei materiali
• Rapporto di controllo dimensionale
• Disegno di assieme e guida all'installazione

Domande frequenti:

D1: Qual è la vita utile tipica di un gruppo testa di spinta e catena?
R: Con lubrificazione e allineamento adeguati: testa di spinta – 2–5 anni a seconda della temperatura e della forza di spinta; catena – 3–7 anni per materiali adatti al forno. Si consiglia un'ispezione regolare per verificare l'eventuale presenza di usura, allungamento o piegatura ogni 6-12 mesi.

Q2: Quale materiale consigliato per la testa di spinta del forno di cementazione a 950°C?
R: Per un'atmosfera di cementazione a 950°C, consiglio 1.4849 per la testa di spinta: eccellente resistenza allo scorrimento viscoso e alla carburazione. Per la catena all'interno del forno utilizzare anche 1.4849 o 310S. Per la catena nella linea di ritorno fredda, è sufficiente l'acciaio legato trattato termicamente.

Q3: È possibile abbinare una testina di spinta esistente che non è più disponibile?
R: Sì, è disponibile il reverse engineering. Inviaci la tua testa di spinta usurata o i tuoi disegni. Misureremo, consiglieremo gli aggiornamenti dei materiali se vantaggiosi e produrremo una sostituzione diretta.

Q4: Come faccio a sapere quando è necessario sostituire la catena?
R: Misurare l'allungamento della catena. Sostituirlo quando l'allungamento supera il 2–3% della lunghezza originale. Controllare anche l'eventuale presenza di perni usurati, piastre laterali incrinate o maglie grippate. FH® offre catene sostitutive con la stessa distanza di attacco.

Q5: qual è la garanzia?
R: 12 mesi contro i difetti di fabbricazione (crepe di saldature, difetti dei materiali, errori di lavorazione). La normale usura, l'allungamento della catena e la fatica termica non sono coperti, ma FH® consiglierà i materiali giusti per le tue condizioni specifiche per massimizzare la durata.
